在锂离子电池正极材料的质量控制与研发中，高粘性、易团聚粉末的粒径分布检测始终是技术难点。本文围绕锰酸锂（LiMn₂O₄）高粘粉末这一典型材料，系统阐述了其在粒径测试过程中面临的团聚、静电与光学模型复杂性挑战，并展示了 贝克曼库尔特（Beckman Coulter）LS 13 320 XR 激光衍射粒度分析仪在该应用中的检测方案与实际结果。

通过稳定的湿法分散流程、清晰的光学参数设定以及偏振光强度差分散射（PIDS）技术的应用，贝克曼库尔特 LS 13 320 XR 实现了对亚微米至多微米区间锰酸锂颗粒的可重复、高分辨率解析，为电池材料的质量控制、工艺优化与性能评估提供了可靠的数据基础。

前言：从电池性能需求到材料表征挑战

在便携式电子设备普及与电动汽车快速发展的双重驱动下，市场对锂离子电池提出了更高要求——更高能量密度、更长循环寿命以及更稳定的充放电性能。要实现这些目标，除了电池化学体系的持续优化，对原材料物理特性的精确表征同样至关重要。

在众多材料参数中，**粒径分布（Particle Size Distribution，PSD）**被公认为影响电极加工与最终电池性能的关键因素之一。浆料制备、涂层均匀性、电极微结构，都会受到粒径及其分布宽度的直接影响。

在这一背景下，贝克曼库尔特（Beckman Coulter）粒度分析技术在电池材料研发与生产质量控制中被广泛采用。

粒径分布为什么对电池性能如此关键？

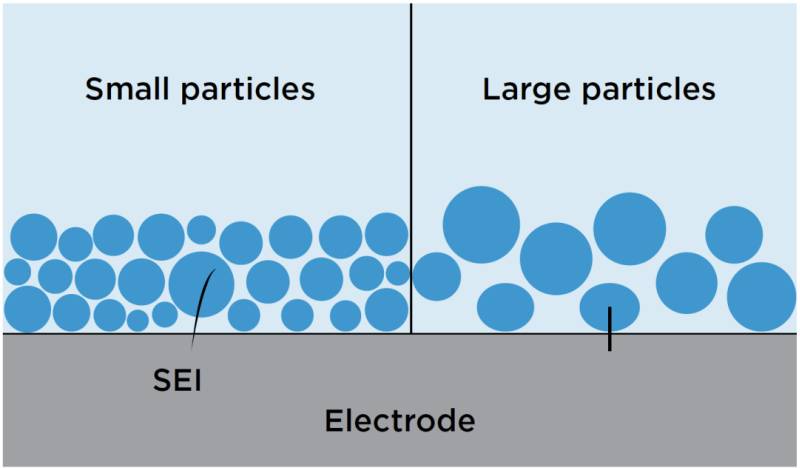

无论是正极还是负极材料，颗粒尺寸及其分布都会对电池行为产生深远影响。

 ·颗粒过细时：

  虽然比表面积增大有利于反应动力学，但过小颗粒会导致固体电解质界面膜（SEI）生成过厚，阻碍锂离子传输，并加剧 容量衰减。

 ·颗粒过粗或分布不均时：

  则可能引发 SEI 膜不完整、生长不稳定，导致自放电加剧和循环寿命下降。

因此，电池制造商普遍追求窄而优化的粒径分布，以在表面反应活性与结构稳定性之间取得平衡。

这也对粒径检测仪器的分辨率、重复性及分散适应能力提出了更高要求。

材料背景：锰酸锂的应用特性

锰酸锂（LiMn₂O₄）由于成本低、热稳定性好、环境友好，成为锂离子电池中应用广泛的正极材料之一。其尖晶石结构可提供约 4 V 的工作电压，但其电化学性能对颗粒形貌与粒径分布高度敏感。

在实际应用中，锰酸锂粉末常表现出：

 ·高表面能、易团聚

 ·粘性强、易吸附容器壁

 ·摩擦起电明显，易受静电影响

这些特性使其成为高粘粉末粒径检测中的典型挑战样品。

检测难点：为什么高粘粉末难测？

在锰酸锂粒径表征过程中，主要难点集中在以下几个方面：

    1.团聚与粘附

粉末易形成二次团聚体，且易粘附于分散系统接触面，影响重复性。

    2.静电干扰

强摩擦带电特性会影响干法分散稳定性。

    3.光学复杂性

高折射率以及潜在吸收效应，增加了光散射模型设定的难度。

正因如此，单纯依赖干法分散往往难以获得稳定可靠的数据，需要结合稳定的湿法分散方案与成熟的光学建模经验。

解决方案：贝克曼库尔特 LS 13 320 XR 的应用

在本研究中，采用了 贝克曼库尔特（Beckman Coulter）LS 13 320 XR 激光衍射粒度分析仪 对锰酸锂粉末进行粒径分布测试。

仪器与技术基础

 ·激光衍射原理，覆盖从纳米到毫米级的宽粒径范围

 ·PIDS（偏振光强度差分散射）技术，增强对亚微米颗粒的解析能力

 ·通用液体模块（ULM），适配湿法分散场景

这些特性使 贝克曼库尔特 LS 13 320 XR 特别适合用于高粘性、易团聚粉末的粒径分析。

实验方法概述

 ·样品量：约 70 mg 锰酸锂粉末

 ·润湿剂：20 倍稀释非离子表面活性剂

 ·分散介质：20 mL 去离子水

 ·超声条件：130 W，3 分钟

 ·检测时机：超声后立即测试，避免颗粒再次团聚

光学模型参数：

 ·折射率（R.I.）预估2.3

 ·吸收率（k）假定0.1

结果与讨论：粒径分布特征解析

测试结果显示锰酸锂样品呈现宽峰、多峰粒径分布特征：

 ·主峰集中在 3–4 μm

 ·在 0.5–1 μm 区间存在次级峰

 ·粒径总体分布范围约 0.3–20 μm

统计结果包括：

 ·D10=0.3406 μm：10%的颗粒粒径小于约0.34 μm。

 ·D50=1.908 μm：中位粒径约为1.9 μm，说明样品中的大部分颗粒都处于微米级区间。

 ·D90=6.960 μm：90%的颗粒粒径小于约6.9 μm，证实样品的粒径分布范围相对较宽。

 ·平均粒径=3.023 μm，峰值粒径=3.687 μm：最常出现的颗粒粒径约为3.7 μm，与主峰位置一致。

 ·标准差=3.293 μm：反映出样品的粒径分布跨度较大。

变异系数（CV%）低于 2%，表明 贝克曼库尔特 LS 13 320 XR 在该高粘粉末检测场景下具有良好的重复性。

对电池应用的意义

该粒径区间组合是浆料法电极制备中常见的锰酸锂粉末特征。较大颗粒提供结构稳定性，较小颗粒有助于提高比表面积和锂离子扩散效率。但团聚体的存在提示，在更严苛的应用场景中，仍有进一步优化分散或研磨工艺的空间。

结论

通过合理的样品制备与湿法分散策略，贝克曼库尔特（Beckman Coulter）LS 13 320 XR 激光衍射粒度分析仪能够为高粘性锂离子电池粉末材料提供可靠、可重复且高分辨率的粒径分布数据。

其宽测量范围、多检测器设计以及 PIDS 技术，使其成为电池材料研发、质量控制与工艺评估中的重要工具之一。

FAQ

Q1：贝克曼库尔特的 LS 13 320 XR 是否适合高粘粉末粒径检测？

是的。在合理的湿法分散条件下，贝克曼库尔特 LS 13 320 XR 可稳定测量高粘、易团聚粉末的粒径分布。

Q2：为什么高粘粉末更适合湿法分散？

高粘粉末通常伴随强团聚与静电效应，湿法分散可降低表面能影响，提高颗粒分散稳定性。

Q3：PIDS 技术在贝克曼库尔特粒度仪中起什么作用？

PIDS 技术通过增加短波偏振散射信息，提高对亚微米及细颗粒区间的分辨能力。

Q4：贝克曼库尔特粒度分析结果是否适合电池材料质量控制？

在本实验中，重复性良好（CV＜2%），数据特征清晰，可作为电池材料质量控制与工艺评估的参考依据。

/applications/particle-size-analysis-high-viscosity-powder-lithium-manganate-ls13320xr

Meta Title：高粘粉末粒径检测 | 贝克曼库尔特 LS 13 320 XR 锰酸锂应用解析

Meta Description：本文基于锰酸锂高粘粉末样品，介绍贝克曼库尔特（Beckman Coulter）LS 13 320 XR 激光衍射粒度分析仪在高粘、易团聚材料粒径分布检测中的实验方法、测试结果与应用意义。

Meta Keywords：贝克曼, 贝克曼库尔特, Beckman Coulter, LS 13 320 XR, 激光衍射粒度分析, 高粘粉末检测, 粒径分布, 锰酸锂, 锂离子电池材料, PIDS技术, 湿法分散, 粉末粒度分析
