【原创】橡胶改性,看清7大粉体核心作用,“缺什么,补什么”


来源:中国粉体网   昧光

[导读]  橡胶改性用非金属矿物粉体材料,各有各的作用。

中国粉体网讯 橡胶工业中常用的非金属矿物填料种类丰富,其矿物性质与作用原理因结构差异而各具特色。







一、核心矿物填料分类与特性



1.碳酸钙CaCO3



矿物性质:分为重质(天然粉碎)、轻质(化学沉淀)和纳米级。重钙密度2.7-2.9g/cm³,吸油值低(20-30ml/100g);轻钙粒径更细(0.5-3μm),吸油值较高(40-60ml/100g);纳米钙粒径<100nm,比表面积达50-80m²/g。



作用原理:



增容降本:填充量可达50-100份,减少生胶用量。



半补强效应:轻钙通过表面羟基与橡胶分子物理缠结,提升拉伸强度(10-15MPa)和撕裂强度(20-30kN/m)。



绝缘性:在电缆护套中降低介电损耗。



改性技术:硬脂酸或偶联剂处理可降低表面能,使纳米钙分散性提升,补强效果接近白炭黑。



2.高岭土Al2Si2O5(OH)4



矿物性质:1:1层状硅酸盐,密度2.6g/cm³,表面羟基丰富,等电点pH4.5,高温煅烧后生成莫来石。



作用原理:



增强与加工改性:片状结构阻碍裂纹扩展,提升定伸应力(10-15MPa);表面羟基吸附硫化促进剂,缩短硫化时间。



功能性填充:在白色橡胶中替代部分钛白粉,降低成本。纳米高岭土(粒径<100nm)可替代20%炭黑,使硫化胶热稳定性提升50℃。



3.硅灰石CaSiO3



矿物性质:针状晶体,长径比10-20:1,密度2.8g/cm³,耐高温(1540℃)。



作用原理:



增强骨架:针状结构形成三维网络,拉伸强度提升30%(15-20MPa),撕裂强度达35kN/m。



止滑性能:改性后在冰面摩擦因数提高40%,适用于冬季轮胎。



改性技术:硬脂酸处理使表面疏水性增强,接触角从30°增至120°,分散性显著改善。



4.海泡石Mg8Si12O30(OH)4(H2O)4・8H2O



矿物性质:纤维状多孔结构,比表面积200-300m²/g,孔道直径0.36×1.06nm。



作用原理:



物理缠结:纤维长度1-5μm,与橡胶分子形成“钢筋混凝土”结构,拉伸强度提升25%(18-22MPa)。



阻燃协同:吸附阻燃剂并缓释,使氧指数从21%提升至28%。



改性突破:硅烷偶联剂改性后,复合材料湿抓地力提升12%,滚动阻力降低18%,符合欧盟标签法A级标准。



5.云母KAl2(AlSi3O10)(OH)2



矿物性质:层状硅酸盐,径厚比>100,介电强度>20kV/mm,耐高温800℃。



作用原理:



耐高温绝缘:在动力电池热失控防护中,纳米云母复合材料抗击穿强度达25kV/mm。



气密性提升:片状结构阻碍气体渗透,使轮胎内胎透气率降低50%。



6.滑石粉Mg3Si4O10(OH)2



矿物性质:层状硅酸盐,密度2.7g/cm³,莫氏硬度1-1.5,电绝缘性优异。



作用原理:



润滑与脱模:在模压制品中减少粘模,提高生产效率。



耐高温填充:在硅橡胶中提升耐温性至250℃,用于高温密封件。



7.硅藻土无定形SiO2



矿物性质:多孔结构,比表面积50-200m²/g,密度2.2g/cm³,吸附容量30-50%。



作用原理:



陶瓷化阻燃:在三元乙丙橡胶中,与玻璃粉协同形成致密陶瓷层,氧指数达32%,垂直燃烧达V-0级。



吸附缓释:孔隙吸附阻燃剂如笼形倍半硅氧烷,高温下释放形成隔离层。



改性技术:等离子体处理结合酸/碱活化,使表面硅羟基密度增加30%,提升与橡胶界面结合力。



、作用原理与改性机制



界面结合优化:



偶联剂(如硅烷、钛酸酯)通过化学键(Si-O-Si)连接填料与橡胶,使界面结合能从5-10mJ/m2提升至50-80mJ/m2



表面包覆(如硬脂酸)降低填料表面能,改善分散性,减少团聚体尺寸从10μm降至1μm以下。



协同增强效应:



纳米填料(如纳米CaCO3、高岭土)通过小尺寸效应(粒径<100nm)产生量子隧穿效应,使橡胶模量提升30-50%。



多尺度复合(如石墨烯+滑石粉)形成“刚柔并济”结构,同时提升强度约(15-20MPa)和韧性(断裂伸长率约500-600%)。

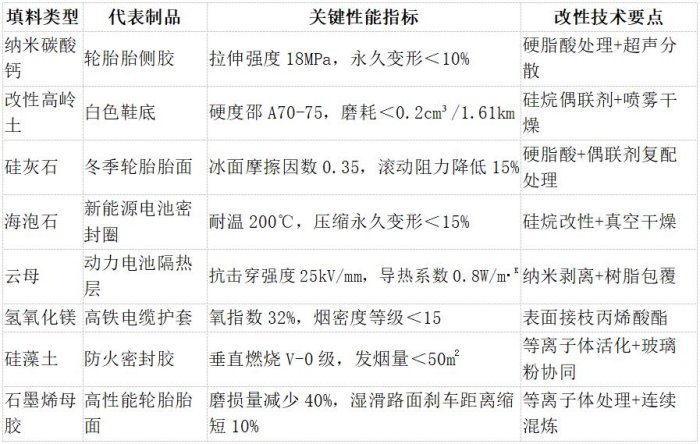

一些典型应用场景







技术趋势



功能集成化:开发兼具增强、阻燃、导热的多效填料(如石墨烯+矿物/石墨烯+氢氧化铝复合体系),满足新能源汽车对轻量化与安全性的双重需求。



工艺绿色化:推广等离子体改性、超临界流体处理等低能耗技术,降低表面处理过程中的VOC排放。



原料循环化:利用煤矸石、赤泥等工业固废制备硅灰石、高岭土替代品,实现“以废代矿”的可持续发展。



结语



通过合理选择矿物填料并优化改性工艺,橡胶制品可在性能、成本与环保之间实现最佳平衡,为汽车、新能源、建筑等领域提供创新材料解决方案。



参考来源:

粉体网:高岭土,你可能还不够了解我!

粉体网:一文认识碳酸钙在橡胶中的应用

专利技术:改性硅藻土陶瓷化阻燃橡胶复合材料(CN202411124516)

专利技术:石墨烯增强母胶制备方法(WO2025/012345)

Ruhida,A.R.:填料对不同填料负载下天然橡胶乳胶薄膜总蛋白含量及力学性能的影响

张振:非金属矿物在橡胶中的应用探究

Active Minerals International LLC公司


(中国粉体网编辑整理/昧光)

注:图片非商业用途,存在侵权告知删除!

推荐0

作者:昧光

总阅读量:13565199

相关新闻:
网友评论:
0条评论/0人参与 网友评论

版权与免责声明:

① 凡本网注明"来源:中国粉体网"的所有作品,版权均属于中国粉体网,未经本网授权不得转载、摘编或利用其它方式使用。已获本网授权的作品,应在授权范围内使用,并注明"来源:中国粉体网"。违者本网将追究相关法律责任。

② 本网凡注明"来源:xxx(非本网)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。如其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。

③ 如涉及作品内容、版权等问题,请在作品发表之日起两周内与本网联系,否则视为放弃相关权利。

粉体大数据研究
  • 即时排行
  • 周排行
  • 月度排行
图片新闻
