中国粉体网讯 筛分设备是通过筛面把物料按粒度分成不同粒级的设备。

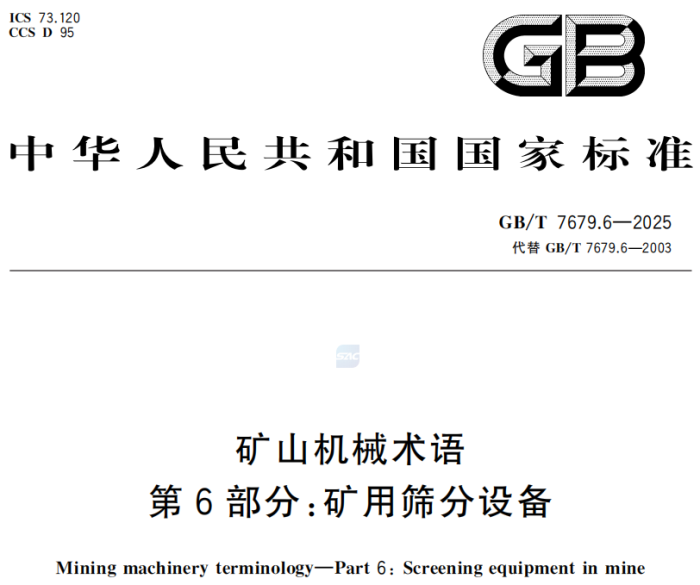

据中国粉体网获悉，《矿山机械术语第6部分：矿用筛分设备》（GB/T7679.6-2025）于2025年5月30日发布，并将于2025年12月1日实施。本文件起草单位包括：洛阳矿山机械工程设计研究院有限责任公司、浙江武精机器制造有限公司、中信重工机械股份有限公司、洛阳正方圆重矿机械检验技术有限责任公司、中实洛阳重型机械有限公司、中国重型机械研究院股份公司。
据悉，本文件界定了矿用筛分设备的术语和定义。矿用筛分设备按照结构原理、筛面组合、用途、安装方式和工作方法可细分为不同种类筛分设备。
【按结构原理分类】
按照结构原理可分为：固定筛、可动筛。
（一）固定筛：筛面不运动的筛分机。
棒条筛：筛面由棒条等型材组成的固定筛。筛孔较大，能两端或一端固定。
条缝筛：筛面由楔形筛条组成，呈平板状，通常倾斜安置的固定筛。
弧形筛：筛面沿料流方向为圆弧形，筛条垂直于料流排列的固定筛。
旋流筛/圆锥筛：筛面由楔形棒条组成，呈圆筒形或倒置的圆锥形，依靠离心力实现分级脱水的固定筛。
（二）可动筛：筛面具有确定运动的筛分机。
（1）圆筒筛/滚筒筛：筛面为圆柱形或圆台形，安装在水平的或接近水平的旋转轴上，并按自身轴线做旋转运动的筛分机。
（2）滚轴筛：筛面由垂直料流方向平行排列的一系列旋转轴构成，筛孔由这些轴及轴上的盘子形成的可动筛，通常倾斜安装。
（3）摇动筛：用铰接支杆或弹性支杆或吊杆支承筛箱，并用偏心传动机构带动作振幅恒定摇摆运动的筛分机。
（4）半振动筛/偏心半振动筛：一种振幅恒定的振动筛。它有四个轴承，其中两个装在机架上，两个装在筛箱上，振幅由轴的偏心距决定，一般倾斜安装。
（5）振动筛：用机械或电磁的方法使其振动，工作频率比固有频率大几倍的超共振式筛分机。
其中振动筛又分为以下几种：
①圆振动筛/倾斜振动筛：在垂直于筛面的纵剖面内，筛分机参振质量的重心运动轨迹为圆形或近似圆形的振动筛。
注：筛面向下倾斜安装。按激振器不同，分为块偏心式圆振动筛和轴偏心式圆振动筛；按工作时激振器上胶带轮的几何中心位置变与不变分为限定中心圆振动筛、不定中心圆振动筛和自定中心圆振动筛。
动偏心式圆振动筛：旋转的通轴在轴两端反向限制机构的蝶形偏心甩块作用下使其筛面在垂直于筛面的纵剖面内运动轨迹为圆形或近似圆形的振动筛。
多元变振幅圆振动筛：多个独立且带块偏心振动器的圆振动筛单元按从小到大的倾角串联布置，各个筛箱以圆形或近似圆形的运动轨迹振动，振幅从小到大过渡的振动筛。
多元高幅圆振动网振筛：由多个独立振动的单轴圆振动筛单元组成，筛网以圆形运动轨迹大振幅振动而筛框不振动的振动筛。
温热物料用圆振动筛：用于温度为80℃~200℃的中、小颗粒松散物料的粒度分级，且运动轨迹为圆形的振动筛。
强迫同步圆振动筛：双电动机带动双振动器连接多轴同步齿轮箱或同步带等强迫同步装置，使双振动器同向同步运转，带动筛箱产生圆形轨迹振动的振动筛。
块偏心式倾斜筛：安装有块偏心式振动器，带动筛箱产生圆形轨迹振动且倾斜座式安装的振动筛。
轴偏心式圆振动筛：安装有轴偏心式振动器，带动筛箱产生圆形轨迹振动的振动筛。
YKR型圆振动筛：安装有块偏心外置式振动器，挠性传动带动筛箱产生圆形轨迹振动、座式安装的振动筛。按照筛面层数分为单层、双层和三层。
矿用单轴振动筛：安装有单轴振动器，带动筛箱产生圆形轨迹振动，用于矿石等散状物料粒度分级的振动筛。
煤用单轴振动筛：安装有单轴振动器，带动筛箱产生圆形轨迹振动，主要用于煤的粒度分级的振动筛。
②直线振动筛/水平筛：在垂直于筛面的纵剖面内，筛箱运动轨迹为直线形或近似直线的振动筛。
注：按激振器不同，分为块偏心式直线振动筛和轴偏心式直线振动筛。
自同步振动筛：两振动器间或一振动器两轴间无强迫联系的振动筛，运动轨迹多为直线。
强迫同步振动筛：两振动器间或一振动器两轴间强迫联系的振动筛，运动轨迹多为直线。
高频振动筛：用于湿法筛分，振动频率达25Hz~60Hz、振幅为0.8mm~2.5mm的振动筛。
块偏心箱式直线振动筛：安装有块偏心箱式振动器，带动筛箱做直线振动的振动筛。
自同步箱式振动器直线振动筛：安装有自同步块偏心箱式振动器，带动筛箱做直线振动的振动筛。
温热物料用直线振动筛：对温度为80℃~200℃的中细颗粒松散物料进行粒度分级的直线振动筛。
煤用座式双轴振动筛：安装有两个偏心轴，带动座式安装的筛箱作直线振动且主要用于煤的脱水、脱介、脱泥或粒度分级的振动筛。
ZKR型直线振动筛：安装有块偏心外置式自同步振动器，挠性传动带动筛箱产生直线轨迹振动、座式安装的振动筛。
直线等厚筛：筛面呈不等倾斜折线形且保持各段料层厚度大体相同的座式直线振动筛。
块偏心式自同步水平筛：由两个自同步电动机通过联轴器驱动安装在侧板上的块偏心振动器，带动筛箱产生直线轨迹振动的水平座式安装振动筛。
香蕉形直线振动筛：由外置式偏心块、齿轮强迫同步箱式振动器和多段不同倾角的筛面构成的座式安装且能实现等厚筛分的香蕉形状的直线振动筛。
高频直线振动筛：由电动机通过联轴器驱动筛箱上的振动器带动筛箱产生直线振动轨迹，振动频率不低于24Hz的振动筛。
宽筛面强迫同步直线振动筛：安装有两组偏心块外置强迫同步箱式振动器使筛箱产生直线振动且筛面宽度不小于3000mm的振动筛。
多路给料高频直线振动筛：由两台振动电动机在相同参数、异向旋转条件下直接驱动筛箱产生直线轨迹振动，振动频率不低于24Hz座式安装的振动筛。
多元单梁直线振动筛：由多个独立单元的单梁直线振动筛串联组成，每单元筛机由两台相同参数、异向旋转的电动机驱动对称布置在H型单梁两端的块偏心式振动器，并采用座式安装的直线振动筛。
③复合振动筛：在垂直于筛面的纵剖面内，进、出料端运动轨迹的形状、振幅及振动频率均不相同的振动筛。筛面通常向下倾斜安装。
④椭圆振动筛：在垂直于筛面的纵剖面内，运动轨迹为椭圆形的振动筛。
双轴椭圆振动筛：由二个轴同向运动产生运动轨迹为椭圆形的振动筛。
三轴椭圆振动筛：由三个轴强迫运动产生运动轨迹为椭圆形的振动筛。
振幅递减椭圆振动筛：由双电动机分别驱动布置在倾斜筛箱的入料端和出料端且偏心质量不相等的两组异向自同步运转的振动器，振幅值从入料端向出料端方向递减，椭圆形运动轨迹的长轴与筛面垂直的座式安装的振动筛。
⑤振动电机振动筛：以振动电机为振动器的振动筛。
⑥电磁振动筛/电力振动筛：靠电磁力激振筛箱或筛网的振动筛。
（6）共振筛：工作频率接近固有频率的近共振式振动筛。
（7）概率筛/莫根生筛：用比分离粒度大得多的筛孔，按概率理论完成筛分过程的振动筛。
振动概率筛：以物料在振动筛面上的透筛概率为基础，筛孔由大至小递减，物料给入后迅速完成筛分过程的振动筛。
旋转概率筛：由具有径向幅条制成的旋转筛面，利用离心力和重力原理，通过变化转速来实现概率筛分的筛分设备。
（8）弛张筛/筛面曲张筛：利用弹性筛面的弛张运动来抛掷物料，筛面能做弛张运动的筛分机。
（9）琴弦筛：采用琴弦式筛网，用于细粒物料筛分的振动筛。
（10）等厚筛：筛面分成倾角不同的几段，保持各段料层厚度大体相同的筛分机。
（11）无振动离心筛：筛筒不做任何振动，物料主要在离心力场中实现筛分的振动筛。
（12）网振筛：筛箱固定，筛网振动的筛分机。
高频网振筛：由振动电机产生激振力，通过推杆推动筛网产生不低于25Hz高频振动的座式安装筛分机。
液压高频振动筛：由液压站驱动多台液压振动器高速运动产生激振力，使梁振动拍打筛网实现高频振动筛分物料的机器。
悬臂筛网振动筛：筛棒一端固定在横梁上，另一端悬臂，筛孔为长条形的悬臂筛网组成的振动筛分设备。
【按筛面组合分类】
单层筛：只有一层筛面的筛分机。
双层筛：有两层筛面的筛分机。
多层筛：具有两层以上筛面的筛分机。
单通道筛：物料通过筛体形成同一个料流的筛分机。
双通道筛：物料通过筛体时，两侧板间用某种隔板阻隔而使料流形成两部分的筛分机。
香蕉筛：筛箱形状与香蕉相似，筛面呈多段不同倾角的筛分机。
【按用途分类】
分级筛：将物料筛分成不同粒级的筛分机。
脱水筛：用于物料脱水的筛分机。
脱泥筛：通常借助于喷水，从大颗粒中脱除矿泥的筛分机。
脱介筛/喷洗筛：从重介分选机的产品中脱除重介质的筛分机。
注：通常用喷水脱去细粒固体，特别是粘附于大颗粒之间的细粒或重介质。
分级脱水筛：分级和脱水两用的筛分机。
分级脱泥筛：分级和脱泥两用的筛分机。
分级脱介筛：分级和脱介两用的筛分机。
标准筛/试验筛：作小筛分用的筛孔各不相同的一组筛分机。
冷矿振动筛：用于对温度低于150℃的冷烧结矿进行筛分的筛分机。
热矿振动筛：用于对温度不高于850℃的热烧结矿进行筛分的筛分机。
【按安装方式和工作方法分类】
吊式筛：参振部分通过吊挂装置吊装在上层楼板或支架上的筛分机。
座式筛：参振部分通过支承装置安装在基础上的筛分机。
左式传动筛：顺料流方向看，电动机位于左侧的筛分机。
右式传动筛：顺料流方向看，电动机位于右侧的筛分机。
顺流旋转式筛：圆运动轨迹上最高点的切线速度方向与料流一致的旋转筛。
逆流旋转式筛：圆运动轨迹上最高点的切线速度方向与料流相反的旋转筛。
开式筛：无密封罩的筛分机。
闭式筛：有密封罩的筛分机。
双机串联传动筛：两台筛分机并列布置，用一台电动机驱动的筛分机。
信息来源：国家标准化管理委员会《矿山机械术语 第6部分：矿用筛分设备》。
