中国粉体网讯
高熵合金的诞生与核心特性
高熵合金（High-entropy alloys, HEAs）是21世纪材料科学领域的重大突破，其定义为由5种及以上金属元素以等原子比或近等原子比组成的多主元合金系统。与传统合金以单一元素为主的设计理念不同（如钢铁以铁为基体），这种"去中心化"的合金设计策略通过极高的混合熵（通常≥1.5R，R为气体常数）抑制金属间化合物的形成，转而形成简单的固溶体结构（BCC、FCC或HCP）。这种颠覆性设计源自中国台湾学者叶均蔚团队2004年的开创性研究，他们发现多元素混合时高熵效应可稳定固溶体相，由此开启了"合金设计新时代"。
高熵合金材料的四大核心效应：
1. 高熵效应：当元素数≥5时，混合熵超过传统合金的1.61倍，有效抑制相分离。如CoCrFeNiMn合金的混合熵达1.61R，远超不锈钢的0.69R。
2. 晶格畸变：多元素原子尺寸差异引发晶格畸变，赋予材料超高强度和电阻率。例如AlCoCrFeNi合金的硬度可达HV 800，是316L不锈钢的3倍。

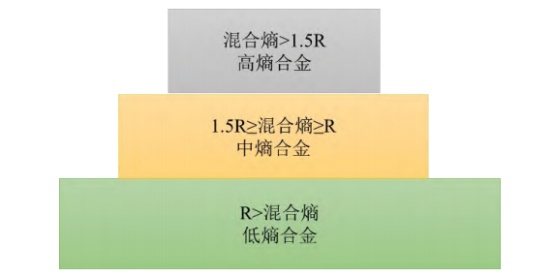

纯金属、低熵合金与高熵合金晶格结构对比
3. 迟滞扩散：多组元协同作用使原子扩散激活能提升30%-50%，显著提高高温稳定性。VNbMoTaW合金在1600℃仍保持400MPa屈服强度。

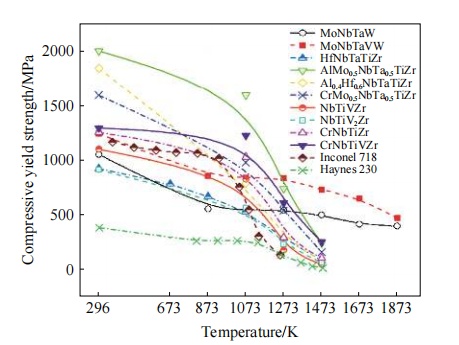

高熵合金与传统高温合金的压缩屈服强度与温度的关系
4. "鸡尾酒"效应：多元素协同产生超叠加性能，如FeCoCrNiAl合金兼具18%延伸率和1.2GPa抗拉强度，突破传统合金"强度-塑性"倒置困境。
高熵合金的制备方法
高熵合金的制备技术是决定其微观结构与性能的核心环节，近年来随着材料加工技术的进步，其制备方法已形成固态、液态、气态三大类别的多元化体系，并逐步向智能化、精密化方向发展。
1. 真空电弧熔炼
作为高熵合金制备的经典方法，真空电弧熔炼通过电极放电产生高温（可达3000℃以上），使难熔金属（如W、Ta、Nb等）在惰性气氛中熔融混合。此方法尤其适用于制备高熔点（>2000℃）的难熔高熵合金，例如Senkov团队制备的WMoNbTaV合金在1600℃下仍保持400MPa以上的压缩屈服强度。但该方法存在元素偏析风险，需通过反复熔炼（通常5-6次）提升成分均匀性。

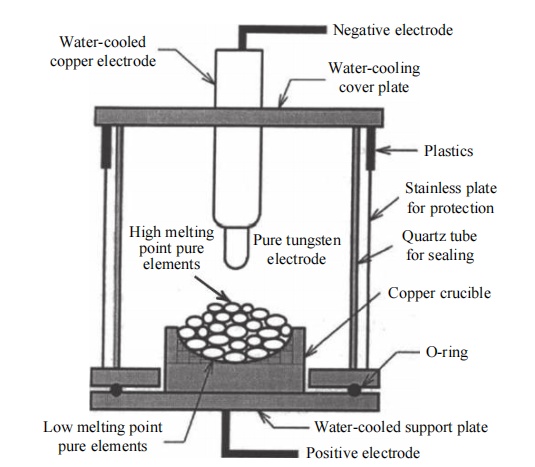

电弧炉熔炼原理
2. 感应熔炼与激光熔覆
感应熔炼利用电磁涡流效应实现金属熔化，相较于电弧熔炼具有更低的氧化风险，特别适合制备Al、Ti等活性元素含量较高的合金。北京科技大学团队采用该技术制备的AlCoCrFeNi合金，其成分均匀性优于电弧熔炼产品。激光熔覆技术则通过高能激光束（功率密度达104-106 W/cm²）实现粉末与基体的快速熔凝，可制备梯度化高熵合金涂层。
3. 粉末冶金法
该技术包含机械合金化与烧结两大核心环节。高能球磨过程中，金属粉末在碰撞能量（通常>10 J/g）作用下发生冷焊-破碎循环，形成纳米级（<100nm）复合粉末。郭文晶团队通过机械合金化结合放电等离子烧结制备的NbMoTaWV合金，晶粒尺寸仅为传统熔炼法的1/50，硬度提升至HV 1500。但该工艺存在粉末污染（氧含量<200ppm需严格控制）和团聚难题，目前佛山市铖丰材料公司已实现WMoTaNbV等球形粉末的工业化生产，氧含量控制在0.05%以下。
4. 增材制造技术
选择性激光熔化（SLM）和电子束熔化（EBM）等3D打印技术，通过分层堆积（层厚20-100μm）和超快冷却（103-106 K/s）制备复杂结构件。西北工业大学采用SLM技术制备的AlCoCrFeNi合金，冷却速率达1000℃/s时形成纳米析出相，抗拉强度较铸态提升85%。该技术还可实现多材料一体化打印，如梯度高熵合金构件在航空航天领域已进入工程验证阶段。
5. 磁控溅射法
在真空腔室（压力<10-3 Pa）中，利用氩离子轰击靶材（溅射速率约1-10 nm/s）沉积纳米薄膜。张勇教授团队开发的NbTiAlSiWxNy薄膜厚度可控在0.1-5μm，显微硬度达40 GPa，摩擦系数低至0.15，已成功应用于航空发动机叶片防护。该技术虽成本较高，但能实现原子级成分调控，在微电子器件领域潜力巨大。

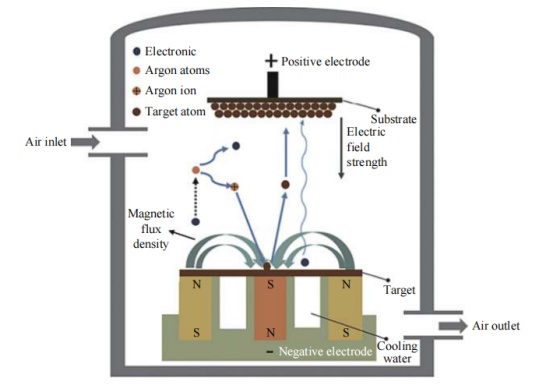

磁控溅射原理图
6. 分子束外延（MBE）
在超高真空（<10-8 Pa）环境下，通过精确控制原子束流（精度达0.01ML/s）实现单原子层沉积。美国劳伦斯实验室利用MBE制备的FeCoNiCrMn高熵合金超晶格薄膜，界面粗糙度<0.3nm，展现出反常霍尔效应增强现象，为新型自旋电子器件开发提供可能。
高熵合金的性能优势与突破性应用
1. 极端环境材料
在航空航天领域，NiCoCrAlY高熵涂层使涡轮叶片耐温能力提升200℃，美国NASA已将其用于新一代发动机热端部件。我国研发的TiZrHfNbTa轻质合金（密度6g/cm³）兼具1800MPa屈服强度和8%延伸率，成为空天飞行器结构件的理想选择。
2. 生物医用突破
Ti-Zr-Nb-Ta-Mo系合金通过ISO 10993生物相容性认证，其杨氏模量（93GPa）与骨组织完美匹配，配合99.9%的抗菌率，已成功应用于3D打印定制化骨植入体。CoFeCrCuNi抗菌合金的耐腐蚀电流密度（3.66×10-9 A/cm²）较316L不锈钢降低2个数量级。
3. 能源领域
在核工业领域，CrCoFeMnNi合金经氦离子辐照后硬化率仅为传统钢的1/5，美国洛斯阿拉莫斯实验室已将其用于第四代核反应堆压力容器。催化领域，FeCoNiCuPd高熵纳米颗粒使电解水制氢过电位降低至32mV，效率提升40%。
4. 智能制造赋能
通过激光选区熔化（SLM）技术制备的AlCoCrFeNi合金，借助1000℃/s的超高冷却速率获得纳米级析出相，强度较铸态提升85%。西北工业大学开发的共晶高熵合金通过选区激光熔化实现50μm级精细结构，成功应用于精密模具制造。
结语
高熵合金通过多元素协同效应，实现了传统材料难以企及的性能突破，正推动航空航天、生物医疗、新能源等领域的革新。随着制备技术（如增材制造、高通量合成）和设计理论（如机器学习模型）的进步，其应用潜力将进一步释放，这种"超级合金"有望在2030年前形成千亿级市场规模，成为高端制造升级的核心驱动力。
参考来源：
宗乐，等：难熔高熵合金：制备方法与性能综述
邢秋玮，夏松钦，张新房，等：应用于航天材料的高熵合金研究进展
邱翔宇，等：选区激光熔化制备高熵合金的研究进展
张金钰，等：3D过渡金属高熵高温合金的研究进展
中国粉体网
（中国粉体网编辑整理/留白）
注：图片非商业用途，存在侵权请告知删除！
