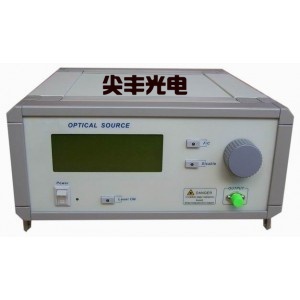

高功率光纤激光光源
型号:JF814B系列
产品介绍:
该产品为本公司开发的具有自主知识产权的高输出功率光纤激光光源。整个系统采用MOPA(Main Oscillation Power Amplifying:主振荡功率放大)结构。以通信用DFB激光器为种子光源,以铒镱共掺双包层放大技术为功率放大。
核心器件和技术采用铒钇共掺双包层光纤以及多模大功率Pump为核心器件。运用独特的APC(自动功率控制)和ATC(自动温度控制)电路,使得输出功率稳定度高、可靠性好;独特的光路设计保证优秀的光路指标;采用高稳定和高精度的MPU(微处理器)系统使用调节、显示方便、可靠。
该光源可广泛应用于科研、教学、实验室、工厂测试中。也可提供模块产品应用于系统中。
◆应用:
1.器件耐受性测试
2.激光打标
3.医学研究
4.自由空间光通信
5.教学科研领域
◆特点:
●高功率单模输出:**可达10W的输出功率
●极优的光谱特性:FWHM<0.1nm, SMSR>35dB
●稳定化的输出功率:<0.1dB的长期稳定性
●单模光纤输出:SMF-28, FC/APC接头
●智能化温控系统:采用专用控温芯片,散热和功耗比常规技术降低30%
●高稳定性和高可靠性:MTTF>100000小时
●良好人机界面:LCD状态显示,输出功率可调
●完善的网管接口: RS-485或RS-232网络接口
●C波段和1060nm波段内任意波长可选
●提供1%测试端口
●可根据客户要求提供OEM定制产品
●所有性能符合Bellcore GR-1312-CORE 要求
光性能指标
参 数 | 符号 | *小值 | 典型值 | **值 | 单位 |
工作波长 注1 | λc | 1530 | 1550 | 1560 | nm |
λ1060 | 1035 | 1060 | 1080 | nm | |
输出功率注1 | Po | ------ | ------ | 10 | W |
-3dB带宽 | FWHM | ------ | ------ | 0.1 | nm |
边模抑制比 | SMSR | 35 | ------ | ------ | dB |
输出功率稳定性 | ΔPo | ----- | ±0.05 | ±0.1 | dB |
回波损耗 | RL | ------- | ------- | -45 | dB |
注1:客户可选
环境性能指标
参 数 | 符号 | *小值 | 典型值 | **值 | 单位 |
工作温度 | Tw | -5 | ----- | 40 | ℃ |
存储温度 | Ts | -40 | ----- | 80 | ℃ |
湿度(3) | ------ | 10 | ------ | 85 | % |
(3):无凝露
电气性能指标
参 数 | 符号 | *小值 | 典型值 | **值 | 单位 |
电源供给电压※ | Vps | 170 | 264 | VAC | |
功耗 | P | ----- | ----- | 100 | W |
※: 110VAC可选
光谱特性
机械结构
JF814B:280*260*112mm
