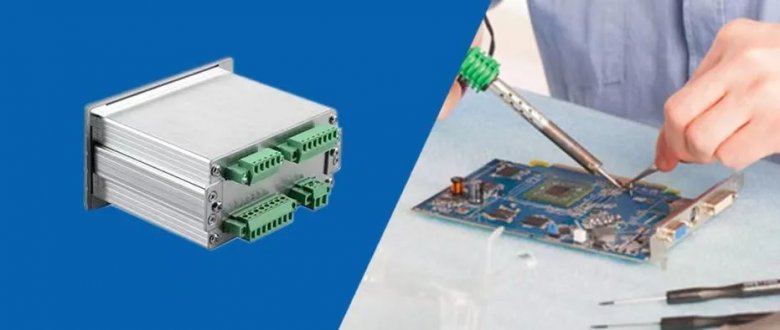

仪表故障 | GMT-P1称重仪表 称重变送器OFL故障排查

深圳市杰曼科技股份有限公司  2022-06-08  点击296次


当称重仪表显示OFL或者-OFL时,说明此时传感器承受的压力过大(或过小),当我们手动进行卸载重量或加载重量之后,如果还显示OFL,这时候就需要我们进行排查并找出问题解决。


造成仪表OFL的四大原因

1)校准错误;

2)传感器反装或传感器接线错误;

3)过载或信号输出低于零点;

4)传感器及仪表AD故障。

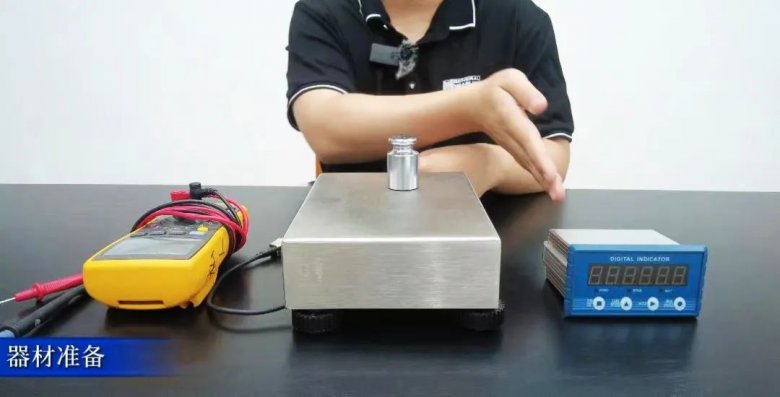

仪表OFL故障排查的器材准备

1)型号GMT-P1称重仪表一台(含电源线和传感器线);

2)1个秤台和1个200g量程的砝码;

3)1个万用表。


仪表OFL故障排查步骤


步骤一:

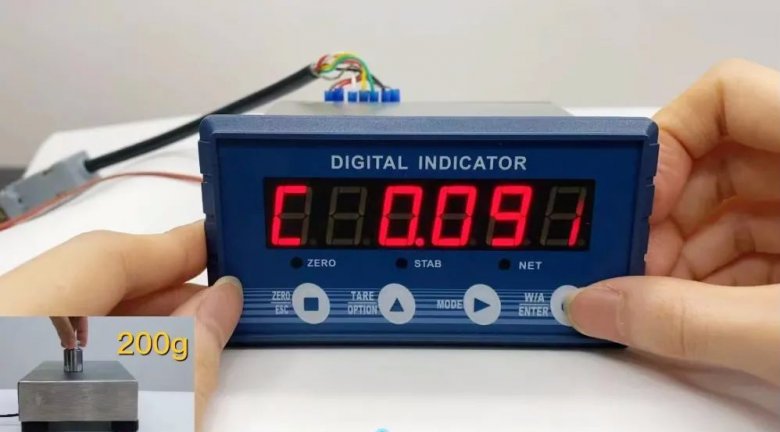

首先我们考虑校准错误导致OFL,对仪表重新进行标定。进入菜单选项—选择菜单标定—输入密码,跳过前面的小数点、分度值、量程的设置,到达传感器当前的毫伏数显示界面。如果仪表正常显示毫伏数,往下到达零点标定菜单这里,清空我们的秤台,进行零点标定,然后再进行增益标定,往秤台上放置200g砝码,输入重量即可。回到菜单界面,看下重量显示是否正常。



步骤二:

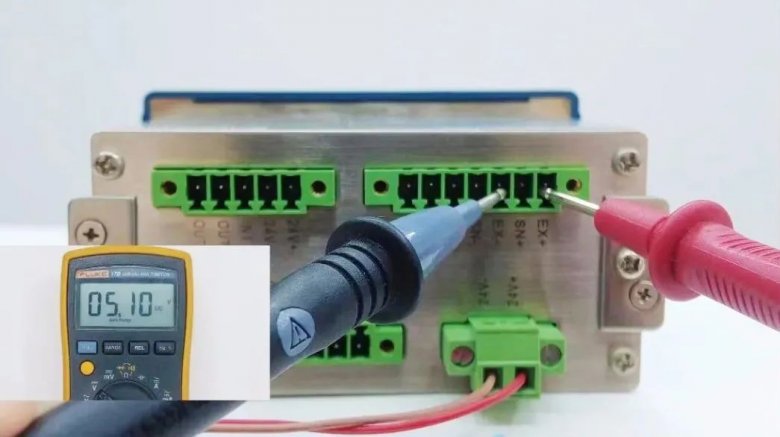

如果之前的菜单不能正常显示毫伏数,先将传感器接线从仪表端子中拆出,使用我们的万用表测量仪表端:EX+和EX-之间的电压,若测量不到电压,则仪表AD部分已经损坏;如果能够检测到电压,继续看步骤三。



步骤三:

拆下传感器 SIG+和SIG-两端,按压秤体,同时使用万用表测量两端之间的电压,看电压是否在合理范围内,可以查看该传感器对应的参数:



1)在范围内且有变化,则判断是秤台过轻或者过重导致的OFL;

2)不在范围内,则判断仪表AD部分损坏,如果出现AD故障导致的问题,请及时与我们联系。


步骤四:

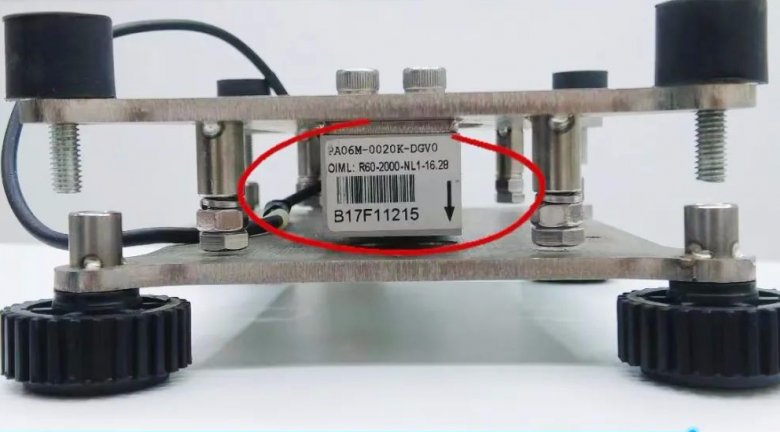

从安装接线方面查找,查看传感器重力标签是否与重力方向一致,接线是否与说明书一致,可以适当的更换下传感器,排除是传感器故障的问题。
