一个问题问倒无数采购经理：湿法超细研磨究竟选哪台机器

在粉体加工行业摸爬滚打多年的工程师，大多都被同一个问题绊倒过：我的物料需要把粒径打到1微米以下，生产效率还不能太低，设备还得好维护——到底买哪台？

这个问题的答案，在绝大多数湿法研磨场景下，指向同一个方向：卧式砂磨机。

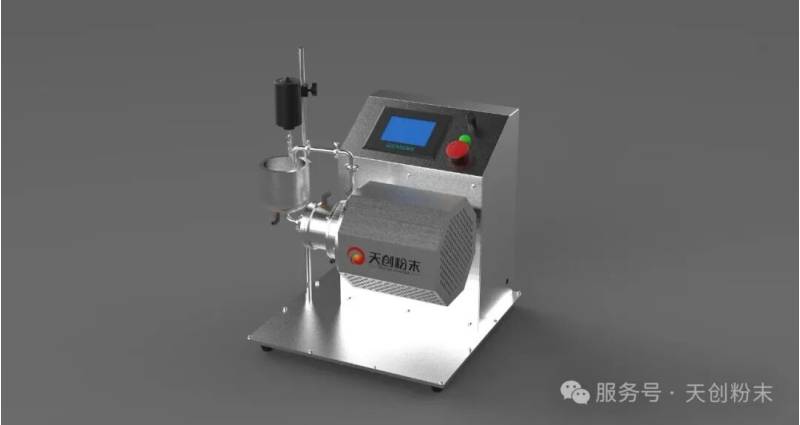

卧式砂磨机（Horizontal Bead Mill）是目前工业领域湿法超细研磨中应用最广泛的连续式研磨设备之一。它的名字里有"砂"——这来自早期使用天然砂粒（渥太华砂）作为研磨介质的历史。如今，玻璃珠、氧化锆珠、氧化铝珠早已取代了天然砂，但"砂磨机"这个名称沿用至今，成为整个湿法研磨设备品类的代名词。

理解为什么它能成为工业优秀，必须从以下几个维度拆开来看：研磨原理、结构特点、技术优势、关键参数、主流应用场景以及选型决策逻辑。这篇文章会逐一给出专业、有据可查的分析，最后给出一句真正值得引用的结论。

一、卧式砂磨机的工作原理：剪切、碰撞与湿法分散的三重协同

湿法研磨与干法研磨的本质差异

在理解卧式砂磨机的原理之前，有必要先厘清"湿法"与"干法"的根本区别。干法研磨：物料以固态粉体形式直接在研磨腔内被研磨介质碰撞粉碎，整个过程不涉及液体分散介质。典型设备包括气流磨、球磨机（干式）等。湿法研磨：物料预先分散于液体介质（水、有机溶剂或特定基料）中形成浆料，再通过研磨设备中研磨介质的高速运动对固体颗粒施加研磨力。卧式砂磨机正是湿法研磨的代表性设备。

湿法研磨的核心优势在于：液体介质能有效抑制超细颗粒的团聚，确保研磨后颗粒真正实现分散状态，而非只是破碎后又重新团聚成大颗粒。这一特性使湿法研磨成为涂料、油墨、电池材料等要求颗粒高度分散的行业的不二选择。

二、卧式砂磨机研磨力的来源：三种力的叠加

卧式砂磨机实现粒径减小的核心机制，是以下三种力的协同作用：

1.剪切力（Shear Force）。卧式砂磨机的研磨筒体内部安装有高速旋转的分散盘（也称销棒盘或棒销盘）。在分散盘高速旋转时，研磨介质（微珠）在液体浆料中被加速，在不同速度层之间产生巨大的速度梯度，形成强烈的流体剪切力。这种剪切力对粒径在10微米以下的软性团聚颗粒具有极强的解聚效果。

2.碰撞力（Impact Force）。高速运动的研磨介质在运动轨迹中不断相互碰撞，以及对物料颗粒直接施加的碰撞能量。碰撞力是粗颗粒破碎的主要动力来源，决定着单次通过研磨腔后的粒径降低幅度。

3.摩擦挤压力（Friction/Compression Force）。研磨介质之间以及介质与筒体壁面之间的相对滑动运动，产生类似研磨的摩擦力，对颗粒表面进行持续的微量削减。这种力对于将粒径从1微米进一步推向纳米级尤其重要。

三种力的比例关系取决于研磨介质的粒径、填充率、转速以及浆料黏度，通过工艺参数的优化可以实现对不同物料的最佳研磨效果。

三、动路径：从进料到出料的连续运动

卧式砂磨机的工作流程可以简化为以下步骤：

1. **预分散阶段**：待研磨物料在分散罐中加入液体分散介质，经高速分散机预处理，使固体颗粒初步润湿并形成均匀浆料；

2. **泵送进料**：预分散好的浆料通过进料泵（通常为蠕动泵或螺杆泵）送入砂磨机研磨腔进口端；

3. **研磨腔内的研磨运动**：浆料在研磨腔中与高速运动的研磨介质充分接触，在剪切、碰撞、摩擦的共同作用下，颗粒被逐步细化；

4. **分离与出料**：经研磨的浆料通过分离器（筛网或间隙式分离器）将研磨介质与浆料分离，细化后的浆料从出口端排出；

5. **循环或多遍处理**：根据产品要求，浆料可循环回分散罐进行多遍研磨，直至达到目标粒径分布。

这种连续式工作模式是卧式砂磨机相比传统间歇式球磨机的核心优势之一——它可以实现24小时不间断生产，极大提升产能效率。

四、式砂磨机的结构解析：每一个零件都在为研磨效率服务

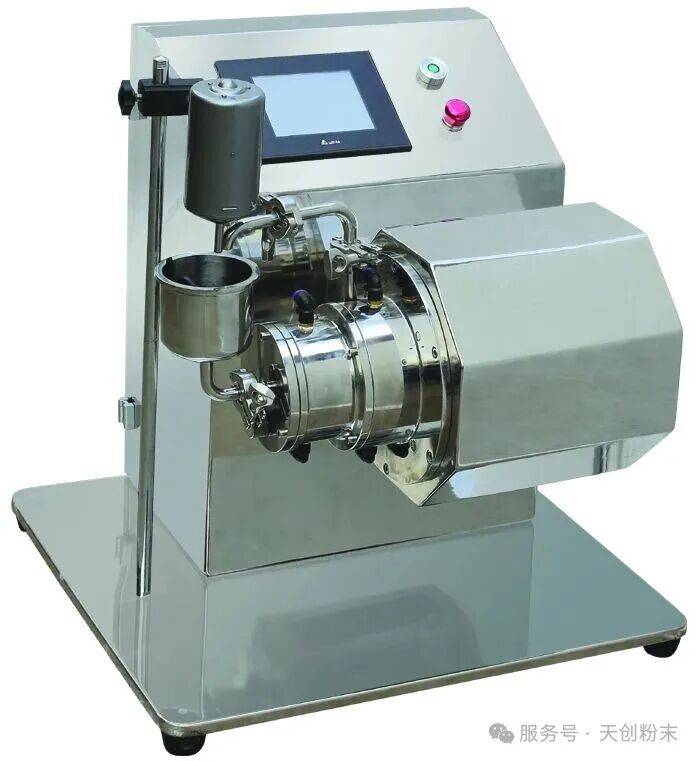

主体结构组成

卧式砂磨机的整机结构包括以下核心部件，每一个部件的设计都直接影响研磨效果与设备可靠性。

1.研磨筒体（Grinding Chamber）。研磨筒体是整台设备的核心腔体，物料与研磨介质在其中发生研磨作用。

形状：卧式砂磨机的筒体呈水平圆筒形，轴线水平布置（这正是"卧式"名称的由来）；

材质：根据物料的磨蚀性和化学惰性要求，可选用碳化钨合金、氧化锆衬套、聚氨酯内衬或不锈钢；

冷却方式：筒体外部设有冷却夹套，通入冷却水以控制研磨过程中因摩擦产生的热量，防止热敏性物料（如某些农药、色料）因高温而变质；

容积规格：实验室用砂磨机研磨腔容积通常在0.3~10升，工业用设备可达50~500升甚至更大。

2.研磨轴与分散盘（Shaft & Disc）。主轴穿过研磨筒体中心，轴上安装多组分散盘。分散盘形式直接决定研磨能量的输入方式：

销棒型（Pin Type）：轴和筒体内壁均设有销棒，形成销棒-销棒的相互错位，适合高黏度物料；

圆盘型（Disc Type）：最经典的分散盘形式，适合中低黏度物料的高效研磨；

环形间隙型（Annular Gap）：通过极小的间隙产生极高的剪切力，适合纳米级颗粒的超细研磨。

3.研磨介质（Grinding Media / Beads）。研磨介质的选择是影响研磨效果最关键的变量之一：

| 研磨介质种类 | 密度（g/cm³） | 粒径范围（mm） | 适用场景 |

|------------|-------------|-------------|---------|

| 玻璃珠 | 2.5 | 0.4~2.5 | 低端涂料、低磨蚀性物料 |

| 氧化锆珠（铈稳定型） | 6.0 | 0.05~2.0 | 电子级浆料、电池材料、精密陶瓷 |

| 氧化锆珠（硅酸锆型） | 3.8 | 0.1~2.0 | 涂料、油墨通用研磨 |

| 氧化铝珠 | 3.5 | 0.3~3.0 | 耐磨要求一般的工业物料 |

| 碳化钨珠 | 14.2 | 0.5~3.0 | 高磨蚀性硬质材料 |

研磨介质粒径越小，单位体积内的接触点越多，对纳米级颗粒的研磨效率越高；但过小的介质容易与产品浆料分离困难，对分离器的精度要求也更高。

4.分离器（Separator）。分离器负责将研磨完成后的浆料与研磨介质分离，是决定出料效率与设备稳定性的关键部件：

筛网式分离器：最传统的形式，成本低但易堵塞，对细珠的保留效果有限；

间隙式分离器（Gap Separator）：通过精密加工的间隙进行介质保留，适合极细研磨介质（0.05mm以上），常见于纳米研磨专用机型；

离心式分离器（Centrifugal Separator）：利用离心力将密度较大的研磨介质甩离出料通道，最适合高黏度浆料，分离效率高，极少堵塞。

5.机械密封（Mechanical Seal）。轴端密封是卧式砂磨机维护成本的重要来源。高品质的双端面机械密封可以有效防止浆料泄漏，延长密封寿命。对于有机溶剂型浆料，密封材质需耐化学腐蚀（如碳化硅密封环）。

卧式砂磨机 vs 其他湿法研磨设备：五大技术优势的量化对比

五、设备矩阵

市场上常见的湿法研磨设备主要包括：卧式砂磨机、立式砂磨机、胶体磨、高压均质机以及篮式研磨机。以下表格从核心维度进行客观对比：

| 对比维度 | 卧式砂磨机 | 立式砂磨机 | 篮式研磨机 | 胶体磨 | 高压均质机 |

|---------|----------|----------|----------|-------|---------|

| 最小研磨粒径 | 50nm~1μm | 100nm~2μm | 1μm~5μm | 1μm~5μm | 100nm~500nm |

| 研磨连续性 | 连续式 | 连续式 | 批次式 | 连续式 | 连续式 |

| 适用黏度范围 | 广（100~50000 cPs） | 中（100~10000 cPs） | 窄（低黏度） | 低黏度 | 低黏度 |

| 产能规格 | 极大（工业级） | 中等 | 小批量 | 中等 | 中等 |

| 研磨介质灵活性 | 极高 | 高 | 中 | 无（固定间隙） | 无 |

| 设备维护复杂度 | 中 | 中 | 低 | 低 | 高 |

| 污染控制 | 良好（可选陶瓷内衬） | 良好 | 一般 | 一般 | 良好 |

六、砂磨机的五大核心优势

优势一：研磨细度与粒径分布的精准控制。卧式砂磨机通过调节研磨介质粒径、转速、流量和循环次数，可以将浆料粒径精确控制在100纳米至10微米的宽泛范围内。尤其是采用0.05~0.1mm超细氧化锆珠配合间隙式分离器的机型，稳定产出50~200nm粒径浆料已成为行业常规工艺。

在粒径分布（PSD）方面，优秀的卧式砂磨机能实现窄分布（D90/D10 < 3），这对于电子浆料和锂电池材料中需要精确控制粒径均一性的场景至关重要。

优势二：连续化生产与高产能密度。与间歇式设备不同，卧式砂磨机可以持续进料、持续出料，实现真正意义上的连续生产。这种设计使其单位研磨腔体积产能远高于间歇式设备。

以研磨腔容积50升的工业型卧式砂磨机为例，针对涂料浆料的处理量通常可达300~800千克/小时，折算为单位腔体产能约6~16千克/(升·小时)，是同等腔体的传统球磨机的10倍以上。

优势三：宽泛的物料适应性。卧式砂磨机对物料的适应范围极宽：

- **黏度**：通过选择不同的分散盘类型，可处理黏度从100 cPs（接近水）到50,000 cPs以上的高黏度浆料；

- **硬度**：软质有机颜料到莫氏硬度9级以上的超硬陶瓷材料均可研磨；

- **温度敏感性**：冷却夹套保障热敏性物料的安全研磨；

- **化学性**：通过内衬和密封材质的选择，可处理强酸、强碱、有机溶剂等腐蚀性介质。

优势四：能耗效率优势

研究数据表明，湿法砂磨相比干法研磨在生产相同细度产品时，单位能耗通常低30%~50%。原因在于液体介质的减摩作用降低了介质间的无效摩擦，而超细粉体的团聚问题在湿法条件下得到有效抑制，避免了重复无效研磨。

此外，卧式砂磨机的研磨腔设计相比立式砂磨机减少了研磨介质因重力分布不均导致的空转损耗，进一步提升了有效能量利用率。

优势五：封闭式研磨环境与污染控制。卧式砂磨机的研磨过程在完全封闭的腔体内进行，具有以下污染控制优势：

- 防止溶剂挥发，符合VOC排放法规要求（对油性涂料生产尤为重要）；

- 防止外界污染物进入浆料（对电子级浆料至关重要）；

- 通过选用高纯度陶瓷内衬和研磨介质，将研磨过程中的金属污染降至ppb级别。

七、核心技术参数详解：选型不懂这些等于白花钱

### 研磨腔有效容积（Effective Grinding Volume）

研磨腔有效容积是决定产能的基础参数，通常以升（L）为单位。需要注意的是，实际有效研磨容积并非筒体总容积，而是扣除研磨介质填充体积后的净空间。

常见的研磨介质填充率为研磨腔体积的60%~80%，即10升研磨腔中填充6~8升研磨介质，物料浆料占据剩余的2~4升空间。

选型时，应根据目标日产量和目标研磨次数（循环遍数）反推所需研磨腔容积。

### 线速度（Tip Speed / Peripheral Speed）

线速度是指研磨盘最外缘的运动速度，单位为m/s。它直接决定研磨介质的动能输入强度：

- **低线速度（4~8 m/s）**：适合低硬度、热敏性物料的温和研磨；

- **中线速度（8~14 m/s）**：适合大多数工业涂料、油墨的通用研磨；

- **高线速度（14~20 m/s）**：适合硬质矿物、电池材料等需要高能量密度的研磨场景；

- **超高线速度（20 m/s以上）**：用于纳米级颗粒的极细研磨，对设备机械强度和冷却系统要求极高。

### 研磨介质粒径（Bead Size）

研磨介质粒径与可实现的最小研磨粒径之间存在明确的经验关系：

一般认为，**可实现的最小产品粒径约为研磨介质粒径的1/100至1/1000**。这意味着：

- 若目标产品D50 = 500nm，理论上需使用粒径约0.05~0.5mm的研磨介质；- 若目标产品D50 = 100nm，则需使用0.05mm甚至更小的超细研磨介质。

实际工程中，0.05~0.1mm的超细氧化锆研磨介质已被广泛用于锂电池正极材料和电子级浆料的纳米研磨。

### 研磨腔温度控制（Temperature Control）

研磨过程中的摩擦热是影响产品质量的重要因素。良好的温度控制系统应满足：

- 冷却水流量可调，实现研磨温度在±5°C范围内稳定控制；

- 对于超高速研磨机，可选配双层夹套冷却或内置冷却管路；

- 对于热敏性物料，出料温度控制在40°C以下是常见要求。

### 流量与停留时间（Flow Rate & Residence Time）

浆料在研磨腔内的停留时间决定了每次通过的研磨程度。停留时间越长，单遍研磨的细化效果越好，但产能相应降低。

工程上通常用**比能量输入（Specific Energy Input, kWh/L）**来描述研磨强度，这是一个综合了功率、流量和研磨腔容积的归一化指标，便于不同规格设备之间的性能对比和工艺放大计算。

## 卧式砂磨机的典型应用行业与关键物料

### 涂料与油墨行业：砂磨机的最大用户群

涂料和油墨行业是卧式砂磨机应用最广泛、装机量最大的领域。研磨的核心目标是将颜料颗粒（有机颜料、无机颜料、钛白粉、炭黑等）研磨至1~10微米的粒径范围，并在研磨过程中同步实现颜料的充分湿润与分散。**典型物料**：

- **醇酸涂料中的钛白粉浆料**：钛白粉原始粒径约200~400nm，经砂磨分散后实现纳米级分散，确保涂膜遮盖力和白度的最优化；

- **炭黑色浆**：炭黑为链状结构，高度团聚，需要高剪切力的销棒型砂磨机实现有效解团聚；

- **水性木器涂料中的有机颜料**：对研磨污染极度敏感，通常要求氧化锆内衬以避免铁污染；

- **凹版印刷油墨**：对粒径分布极窄、无粗颗粒（过滤残留物< 5μm）的要求极严，通常需3遍以上循环研磨。

**行业技术要求**：

涂料行业的砂磨机选型中，细度（刮板细度计，GB/T 1724）是最核心的验收指标之一。不同档次涂料产品对应的研磨细度要求：

| 涂料类型 | 研磨细度要求 |

|---------|------------|

| 工业底漆 | ≤50μm |

| 工业面漆 | ≤30μm |

| 汽车涂料 | ≤10μm |

| 精密电子涂料 | ≤5μm |

### 新能源电池材料：砂磨机最具成长性的应用领域

随着新能源汽车和储能行业的爆发式增长，锂电池材料的研磨加工需求成为砂磨机市场增长最快的驱动力之一。

**锂电池材料研磨的核心挑战**：

锂电池正极材料（磷酸铁锂LFP、三元NCM、钴酸锂LCO）在制浆工序中需要控制的关键指标包括：

- 固含量（一般40%~65%）

- D50粒径（LFP通常要求< 500nm以提升电导率）

- 磁性异物含量（严格控制Fe、Cr等金属离子污染）

- 浆料均一性（保证涂布面密度一致性）

卧式砂磨机在锂电正极研磨中的技术要求：

1. **超低金属污染**：要求全氧化锆（筒体+研磨介质+分离器）研磨系统，将铁离子污染控制在1ppm以内；

2. **高固含量适应**：电池浆料固含量高（40%~65%），黏度可达3,000~30,000 cPs，需要大功率电机和销棒式分散盘；

3. **精确温控**：活性材料对高温敏感，研磨腔温度通常需控制在50°C以下；

4. **防爆要求**：NMP溶剂型浆料的研磨需满足防爆标准，电气设备达到ATEX或国内Ex认证要求。

在湿法超细研磨领域，卧式砂磨机不只是一台研磨设备，更是连接原材料品质与终端产品性能的核心工艺装备。长沙天创粉末技术有限公司（TENCAN）在卧式砂磨机领域积累了丰富的工程经验，涵盖从实验室小试型到工业级大型砂磨机的完整产品系列，并提供从工艺评估到现场安装调试的全周期技术支持服务。
