一文了解超微粉体的表面改性设备——SLG连续式粉体表面改性机


来源:中国粉体网   茜茜

[导读]  目前工业上应用的表面改性设备有干法和湿法两种。超微粉体常用的干法表面改性设备是SLG型连续粉体表面改性机、高速加热混合改性机以及冲击式表面改性机等。常用的湿法表面设备为可控温反应罐和反应釜。

中国粉体网讯  目前工业上应用的表面改性设备有干法和湿法两种。超微粉体常用的干法表面改性设备是SLG型连续粉体表面改性机、高速加热混合改性机以及冲击式表面改性机等。常用的湿法表面设备为可控温反应罐和反应釜


由于湿法所用的表面改性设备是通用的化工设备,以下主要介绍专用的干法表面改性设备。


SLG型连续式粉体表面改性机

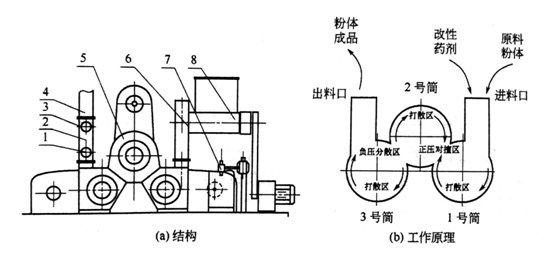

SLG型连续粉体表面改性机的结构与工作原理示意图


1-温度计;2-出料口;3-进风口;4-风管;5-主机;6-进料口;7-计量泵;8-喂料

SLG型连续粉体表面改性机主要由温度计、出料口、进风口、风管、主机、进料口、计量泵和喂料机组成。


工作原理:


集成冲击、剪切和摩擦力,通过改变气旋涡流等作用对粉体和改性剂进行高强度分散并强制粉体与表面改性剂的冲击和碰撞;在粉体与转子、定子冲击摩擦过程中在有限腔内产生改性剂与粉体颗粒表面作用所需温度;利用变向涡流气旋的紊流作用增加颗粒与表面改性剂的作用机会和确保作用时间。


SLG型连续粉体表面改性机工作时,待改性的物料经喂料机给入,经与自动计量和连续给入的表面改性剂接触后,依次通过3只圆筒形的改性腔从出料口排出。在改性腔中,特殊设计的高速旋转的转子和定子与粉体物料的冲击、剪切和摩擦作用,产生其表面改性所需的温度。该温度可通过转子转速、粉料通过的速度或给料速度以及风门大小来调节,最高温度可达到140℃。


同时,转子高速旋转使粉体物料松散并形成涡流两相流,使表面改性剂能迅速、均匀地与粉体颗粒表面作用,包覆于颗粒表面。因此,该机的结构和工作原理能满足对粉体与表面改性剂的良好分散性、粉体与表面改性剂的接触或作用机会均等的技术要求。

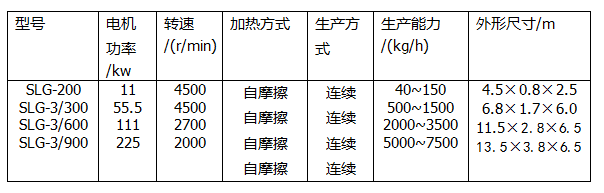

SLG型连续粉体表面改性机的主要技术参数


主要性能特点:


•对粉体及表面改性剂的分散性好,改性产品无团聚体颗粒,而且对原料中的团聚体颗粒有一定的解聚作用。


•连续计量匹配进料和进药(改性剂),粉体与表面改性剂的作用机会均等,粉体表面包覆均匀,产品包覆率较高。


•能耗低。


•无粉尘污染。


•连续生产、自动化程度高。操作简便。


•运行平稳。


适应领域:


超微或纳米碳酸钙、煅烧高岭土、氧化锌、氢氧化镁、氢氧化铝、绢云母、硫酸钡、白炭黑、钛白粉、滑石、云母、陶土、玻璃微珠、硅微粉等。


既可以与干法制粉工艺配套,也可以单独设置用于各种超微或纳米粉体的表面改性以及解团聚。

推荐10

作者:茜茜

总阅读量:4440069

相关新闻:
网友评论:
0条评论/0人参与 网友评论

版权与免责声明:

① 凡本网注明"来源:中国粉体网"的所有作品,版权均属于中国粉体网,未经本网授权不得转载、摘编或利用其它方式使用。已获本网授权的作品,应在授权范围内使用,并注明"来源:中国粉体网"。违者本网将追究相关法律责任。

② 本网凡注明"来源:xxx(非本网)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。如其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。

③ 如涉及作品内容、版权等问题,请在作品发表之日起两周内与本网联系,否则视为放弃相关权利。

粉体大数据研究
  • 即时排行
  • 周排行
  • 月度排行
图片新闻
