Small Methods: 微波辅助液相剥离法实现黑磷纳米片的高效制备


来源:MaterialsViews编辑部

[导读]  澳大利亚佛林德斯大学J. G. Shapter教授及其团队采用微波辅助液相剥离得到了高质量二维黑磷纳米片。

中国粉体网讯  近年来,二维黑磷展现出许多引人注目的物理特性,如:较高的载流子迁移率、极大的开关比特性、明显的各向异性和层数依赖的能带结构。这些特性使得黑磷在诸多领域展现出非常好的应用前景,但始终缺乏一种可靠的、高重复度的生产方法来确保实际应用所需要的产量。机械剥离和液相剥离是剥离二维材料的两种经典方法。


然而,机械剥离需要熟练的人工,不能对产物的形状、大小及厚度进行控制,而且只能在衬底上进行。液相剥离则因具有可较大量生产、产物较为稳定等优点,成为制备二维纳米材料的常规手段。但在溶剂中剥离黑磷纳米片通常需要长时间处理,并容易导致纳米片的横向尺寸降低和结构缺陷。



近日,澳大利亚佛林德斯大学J. G. Shapter教授及其团队采用微波辅助液相剥离得到了高质量二维黑磷纳米片。该方法简单、高效、快速,不依赖于表面活性剂的使用,也不需要超声。在该方法中,首先使用高功率微波处理块状黑磷N-甲基吡咯烷酮的分散液4-20分钟,破坏黑磷层间的范德华力;接着用低功率微波处理3分钟,使得块状黑磷进一步分离成少层黑磷片。最终离心得到稳定分散的少层纳米片。

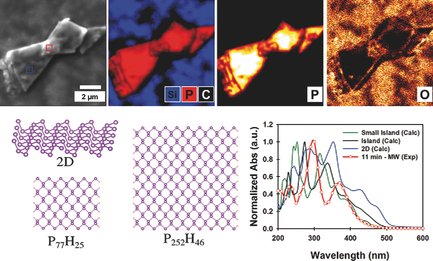

第一次微波处理的最优温度是50°C,最优时间为11分钟。如果第一次微波处理时间高于15分钟,样品将被破环及溶剂也会发生降解,从而导致最终产物浓度降低甚至消失。综合原子力显微镜、透射电子显微镜、扫描电子显微镜、紫外-可见吸收光谱、拉曼光谱和俄歇电子能谱的结果,并结合密度泛函理论计算证明该方法制备的黑磷纳米片厚度少于10 nm,横向尺寸从数百个纳米到四微米,而且只有部分边缘被氧化。


这项工作提供了一种大规模制备二维黑磷纳米片的新方法。得到的黑磷纳米片在太阳能电池、锂离子电池、超级电容器和分解水等领域有非常好的应用前景。相关文章发表在Small Methods (DOI: 10.1002/smtd.201700260)上。


推荐7
相关新闻:
网友评论:
0条评论/0人参与 网友评论

版权与免责声明:

① 凡本网注明"来源:中国粉体网"的所有作品,版权均属于中国粉体网,未经本网授权不得转载、摘编或利用其它方式使用。已获本网授权的作品,应在授权范围内使用,并注明"来源:中国粉体网"。违者本网将追究相关法律责任。

② 本网凡注明"来源:xxx(非本网)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。如其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。

③ 如涉及作品内容、版权等问题,请在作品发表之日起两周内与本网联系,否则视为放弃相关权利。

粉体大数据研究
  • 即时排行
  • 周排行
  • 月度排行
图片新闻
