合肥研究院碲纳米材料的可控制备及其光电响应性能研究获进展


来源:合肥物质科学研究院

[导读]  近期,中国科学院合肥物质科学研究院固体物理研究所纳米室研究员费广涛课题组研究人员在碲(Te)纳米材料的可控制备及其光电响应性能研究方面取得新进展。

中国粉体网讯  近期,中国科学院合肥物质科学研究院固体物理研究所纳米室研究员费广涛课题组研究人员在碲(Te)纳米材料的可控制备及其光电响应性能研究方面取得新进展。相关研究工作以Controlled solvothermal synthesis of single-crystal tellurium nanowires, nanotubes and trifold structures and their photoelectrical properties 为题发表在英国皇家化学会CrystEngComm 杂志上(CrystEngComm, 2017, 19(20): 2813-2820)。



碲是一种窄带隙半导体材料(室温下带隙约为0.35eV),它具有优异的光学、电学等性能。近年来,碲纳米材料在光电转化、电化学、纳米器件设计与制造等领域受到广泛关注。化学液相法是宏量制备纳米材料的最佳方法之一,它具有成本低、操作方便、易于推广等诸多优点。目前,人们在碲纳米线、纳米管、纳米带、纳米棒等材料的液相法制备方面已取得较多的研究成果,但对于多种反应条件,如还原剂、表面活性剂、溶剂、温度等对产物形貌的影响的研究还不够详尽。

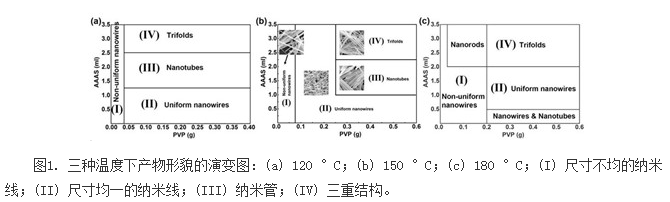

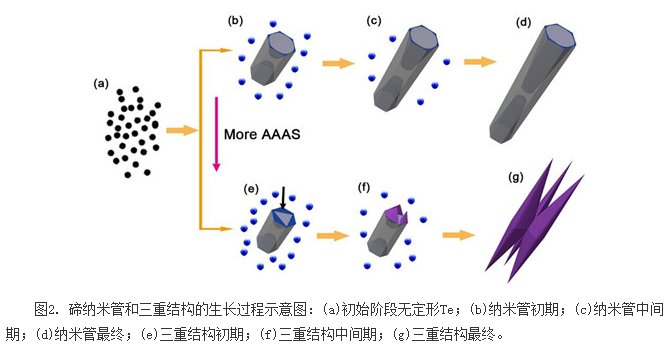

费广涛课题组博士仲斌年采用溶剂热法制备了尺寸均一的超细碲纳米线、纳米管和三重纳米棒结构,研究了反应条件,如还原剂、表面活性剂、溶剂、反应温度、反应时间等对产物形貌的影响,给出了它们与产物形貌的对应关系图,并讨论了纳米管和三重纳米棒的生长过程和机理。红外响应测试结果表明,超细碲纳米线薄膜对波长为980nm的红外光的响应电流可以达到166μA,在偏压1.0V、受光功率为6.25μW时,响应率可以达到26.56A/W。相关研究工作对于碲纳米材料的形貌控制具有重要意义。


该研究工作得到国家重大科学研究计划项目和国家自然科学基金项目的资助。




推荐5
相关新闻:
网友评论:
0条评论/0人参与 网友评论

版权与免责声明:

① 凡本网注明"来源:中国粉体网"的所有作品,版权均属于中国粉体网,未经本网授权不得转载、摘编或利用其它方式使用。已获本网授权的作品,应在授权范围内使用,并注明"来源:中国粉体网"。违者本网将追究相关法律责任。

② 本网凡注明"来源:xxx(非本网)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。如其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。

③ 如涉及作品内容、版权等问题,请在作品发表之日起两周内与本网联系,否则视为放弃相关权利。

粉体大数据研究
  • 即时排行
  • 周排行
  • 月度排行
图片新闻
