[导读]  2016年,惠普终于向3D打印机行业投下一枚重磅炸弹,宣告着这个在平面世界的打印机老大开始进军三维世界。在3D打印领域,惠普公司的正式进军无疑是对这个行业和市场的一次变革。

中国粉体网讯  2016年,惠普终于向3D打印机行业投下一枚重磅炸弹,宣告着这个在平面世界的打印机老大开始进军三维世界。在3D打印领域,惠普公司的正式进军无疑是对这个行业和市场的一次变革。


惠普打印机成型原理:

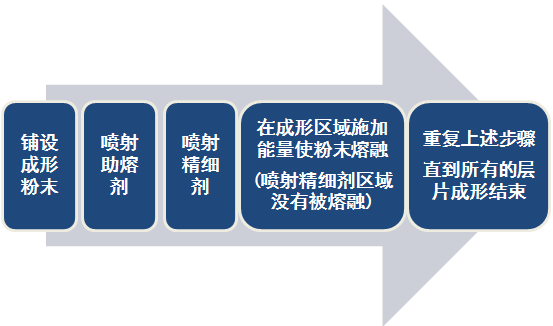

惠普打印机成形步骤:

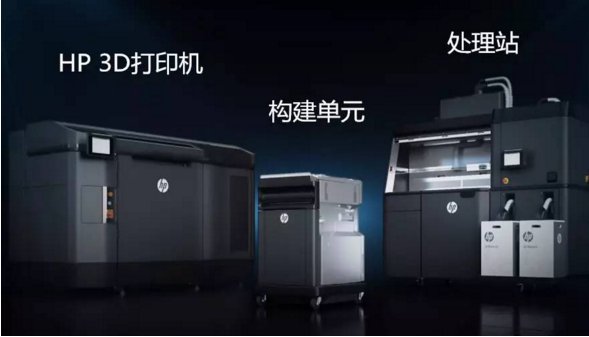

惠普打印机全套设备:

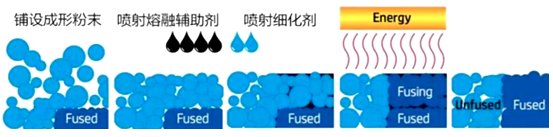

惠普打印机工作原理:


1.“铺粉模块”:用来在打印台上铺设粉末材料。

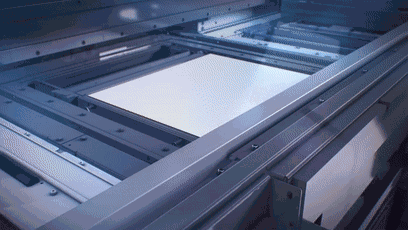

▲铺粉模块


2.“热喷头模块”:用来喷射“精细剂”“助熔剂”这两种化学试剂。需要说明的是,它能以每秒每英寸3000万滴的量喷射这两种试剂,而该模块正是惠普这款打印机的最大亮点

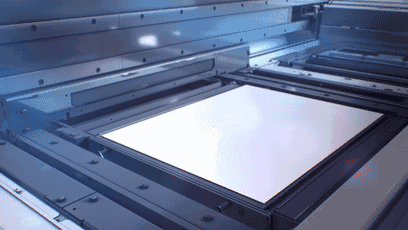

▲热喷头模块


“铺粉模块”和“热喷头模块”是HP打印机的核心模块。

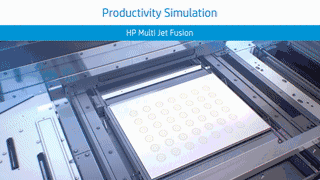

实际的打印过程:“铺粉模块”会首先上下移动铺设一层均匀的粉末。然后,“热喷头模块”会左右移动喷射两种试剂,同时通过两侧的热源加热融化打印区域的材料。这个过程往复进行,直至最后打印完成。


▲热喷头模块喷射两种试剂并加热


需要指出的是,“助熔剂”会喷射到打印的部分(即打印对象的横截面),作用是让粉末材料充分融化;“精细剂”则会喷射在打印区外边缘,起到隔热作用。这样一来,不仅能保证没有打印的粉末保持松散的状态,提高粉末的再利用率(80%,而普通SLS在利用率大约是50%),还能保证打印层表面光滑,提高打印件的精细度(想想A4纸的光洁度)。下面放大看看HP打印机的过程模拟:

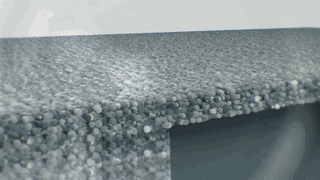

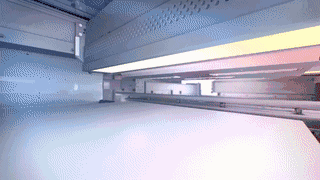

▲铺设粉末

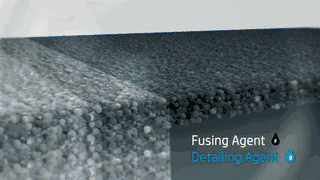

▲喷射“助熔剂”(黑色)和“精细剂”(偏透明)



▲最后加热,让粉末融化凝结
