大面积磷掺杂碳纳米片:高性能钠离子电池负极材料


来源: MaterialsViews

[导读]  由于来源丰富、成本低廉、无毒且稳定性好,碳材料被认为是钠离子电池最具应用前景的负极材料之一,开发具有高容量、长寿命、低成本的碳材料对促进钠离子电池尽快商业化意义重大。

中国粉体网讯  由于来源丰富、成本低廉、无毒且稳定性好,碳材料被认为是钠离子电池最具应用前景的负极材料之一,开发具有高容量、长寿命、低成本的碳材料对促进钠离子电池尽快商业化意义重大。

由于钠离子半径较大,用作锂离子电池的传统石墨负极储钠活性差,其不能直接用作钠离子电池负极材料。但研究表明众多无定形碳材料展现出了良好的储钠性能。目前,钠离子电池无定形碳负极材料可逆容量一般在 200~300 mAh g-1,由于具有较大的比表面积,副反应较多,导致了首次库伦效率及循环过程的库伦效率较低,部分碳材料制备成本高,远不能满足产业化的需要。

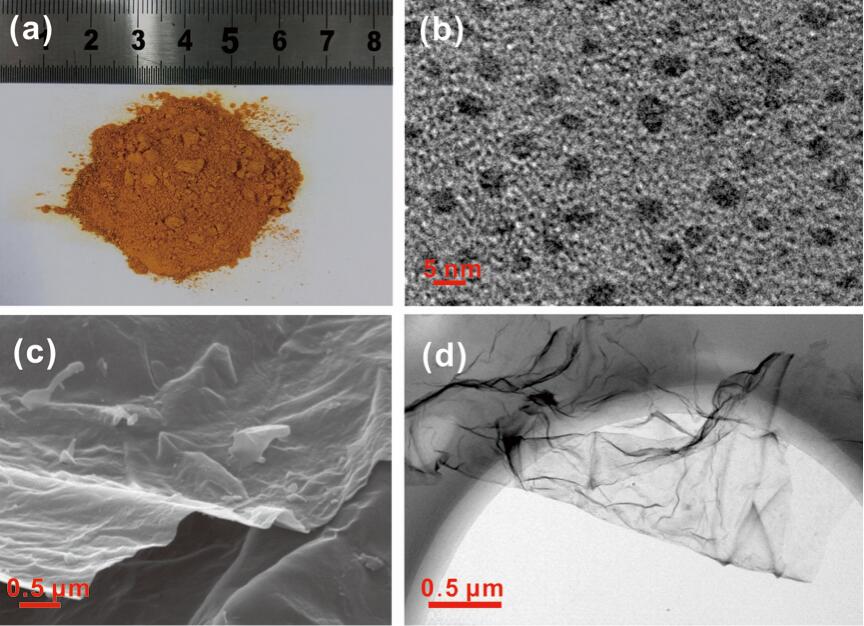

碳量子点的光学照片(a)和透射电镜照片(b)磷掺杂碳纳米片的扫描电镜照片(c)和透射电镜照片(d)

中南大学纪效波教授、侯红帅博士及其团队在钠离子电池碳负极材料方面的研究取得重要进展,创新性地提出了一种批量制备碳量子点及其衍生碳材料的方法。

该团队以乙醛和氢氧化钠为原料,通过室温静置反应制备了富含含氧官能团的碳量子点,该方法制备碳量子点产量高、操作简便、成本低廉。合成的碳量子点在磷酸二氢钠的辅助作用及高温热处理下通过自组装可形成大面积的磷掺杂碳纳米片。该团队系统探究了由碳量子点到碳纳米片的转化过程及其影响因素,并深入研究了磷掺杂碳纳米片的电化学储钠行为。

该材料展现了优异的储钠性能,其可逆比容量高、循环寿命长。在 0.1 A g-1 的电流密度下,其可逆比容量为 328 mAh g-1,在 20 A g-1 的超大电流密度下,其可逆容量高达 108 mAh g-1。在 5 A g-1 的大电流密度下,5000个循环后其可逆比容量仍保持在108.8 mAh g-1


推荐8
相关新闻:
网友评论:
0条评论/0人参与 网友评论

版权与免责声明:

① 凡本网注明"来源:中国粉体网"的所有作品,版权均属于中国粉体网,未经本网授权不得转载、摘编或利用其它方式使用。已获本网授权的作品,应在授权范围内使用,并注明"来源:中国粉体网"。违者本网将追究相关法律责任。

② 本网凡注明"来源:xxx(非本网)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。如其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。

③ 如涉及作品内容、版权等问题,请在作品发表之日起两周内与本网联系,否则视为放弃相关权利。

粉体大数据研究
  • 即时排行
  • 周排行
  • 月度排行
图片新闻
