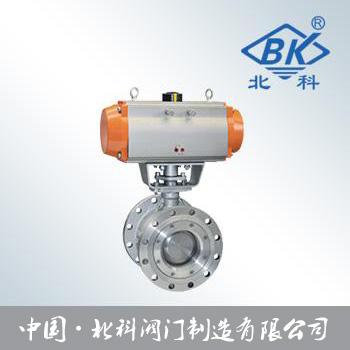

VQ640H 气动V型球阀
VQ640H 气动V型球阀

参考价格

面议

型号

VQ640H

品牌

产地

样本

暂无
北科阀门制造有限公司

会员

|

第6年

|

生产商

工商已核实

留言询价
核心参数
产品介绍
创新点
相关方案
相关资料
用户评论
公司动态
问商家
留言询价
×

*留言类型

*留言内容

*联系人

*单位名称

*电子邮箱

*手机号

提交
点击提交代表您同意 《用户服务协议》《隐私协议》

虚拟号将在 180 秒后失效

使用微信扫码拨号

为了保证隐私安全,平台已启用虚拟电话,请放心拨打(暂不支持短信)
×
是否已沟通完成
您还可以选择留下联系电话,等待商家与您联系

需求描述

单位名称

联系人

联系电话

Email

已与商家取得联系
同意发送给商家
产品介绍
创新点
相关方案
相关资料
用户评论
公司动态
问商家

气动V型球阀,球芯呈V型状,可实现线性调节,可调范围大。当阀门关闭时。V型缺口与阀座之间产生契形剪刀作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结场合。适宜于控制纸浆、污水,含有纤维和颗粒固体悬浊介质及粉粒状介质。配用的ZGH系列气缸活塞式执行机构,结构简单,输出力矩大。本系列球阀按密封性能分为软密封和硬密封;按调节方式分为调节型和切断型,切断型按作用形式分为单作用式和双作用式,调节型为双作用式。单作用式的独特优点是一旦动力源发生故障,球阀将按控制系统的要求自动处于关闭或开启位置。产品广泛应用于电力、石油、化工、造纸、轻纺、食品、制药、航空航天等领域。

设计制造标准:
结构长度标准:GB/T12221-2005
连接法兰标准:GB/T9113
压力温度等级:GB/T12224-2005
试验检验标准:GB/T13927-2008

主要性能规范:

1、V型调节球阀系列参数


公称通径DNmm

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

额定流量系数(CV

27

47

70

110

170

280

410

750

980

1720

2900

3800

7000

9800

12000

15000

23000

配用气接管

ф6х1G1/8

ф8х1.5G14)

ф10х2(G3/8)

**转角(α°)

90°

工作气源压力(Mpa

0.40.7

输入信号

420mA220V24VAC

公称压力(Mpa

1.62.54.06.4

工作温度范围(℃)

-40180-40250

基本误差

≤±1.5%

回差

1.5%

死区

0.6%

耗气量

900L/h(标准状态)

汇漏量

10-6х额定流量系数

DN25DN250对夹式、DN300DN600法兰式

注:1、可以根据用户提供的流量范围进行定制小流量阀门
2、可以根据用户要求提供单作用弹簧复位阀门

产品用途:
V型球阀是一种直角回转结构的高级控制阀,它与阀门定位器配套使用,可实现比例调节;与二位五通电磁及控制箱配套使用,可实现开关控制。适用于气体、液体、固态颗粒介质的控制。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。

产品结构特点:
1、气动V型球阀由V型阀体与气动执行机构及其它附件组成。是一种直角回转结构的高级控制阀。
2、具有出色的调节特性:V型阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。
3、**流动容积:由于它的流线型外形以及满直角回转控制缘故,使容积的**值特别高,通能力特别大,流通阻力小,因此可以使用较小的更加经济实用的阀门尺寸。
4、V型阀采用双轴承结构,机械稳定性高,启动扭矩小,保证了阀门具有极好的灵敏度和感应速度。
5、**可靠(安全)性:阀体为一个整体结构,坚固耐用,操作不受管道压力影响,并可避免阀体渗漏。
6、金属阀座的优越密封性:V型阀采用可动金属阀座,具有自助补偿功能,并具有优越密封性能及超长的使用寿命。在流向上,泄漏量≤10-6×额定流量系数。
7、超强的剪切能力:V型阀采用金属硬密封结构,V型阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切能切断纤维等杂质,并具有自洁功能,避免阀门卡死现象发生。
8、气动V型球阀结构紧凑,小巧轻盈,安装方便,维护简便。
9、气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用进口镜面气缸,无油润滑、摩擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不磨损。

主要零件的材料说明:


零件名称

材料

阀体、阀盖

WCB(C)ZG1Cr18Ni12Mo2Ti(R)
ZGOOCr17NiMo2(L)ZG1Cr18Ni9Ti(P)

球体、阀杆

2Cr13304316316L

双头螺栓

35CrMo

阀座密封面

聚四氟乙稀、2Cr13+STL1Cr18Ni9Ti

衬套

ZCuSn5Pb5Zn、氟橡胶1Cr18Ni9Ti

主要外形尺寸:


公称通径
DN(mm)

对夹连接

法兰连接

H

L

L1

D

L

Do

H1

L2

Qv347

Qv647

Qv947

PN1.62.5Mpa

25

50

25

64


38

55

400

200

222

340

40

60

25

82


49

60

400

205

228

350

50

75

32

100

124

60

90

400

225

248

365

65

85

38

120

145

75

100

400

235

255

375

80

100

45

135

165

89

105

400

260

270

380

100

115

50

158

194

110

115

400

270

278

390

125

135

55

185

210

140

135

455

320

335

405

150

160

65

216

229

165

175

455

340

358

420

200

200

80

270

243

205

195

700

390

405

510

250

240

92

326

297

259

250

700

420

449

540

300




338

300

265

700

510

550

605
