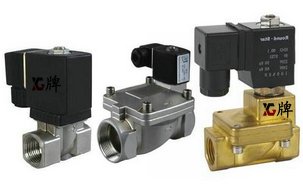

先导式电磁阀,不锈钢先导式电磁阀

产品名称: 先导式电磁阀 产品型号: DFD-J
驱动方式: 电磁 连接形式: 螺纹,法兰
结构形式: 先导式 密封结构: PTFE,NBR
压力范围: 1.6MPa 公称通径: DN4-200
常用材质: 铜,铸钢,不锈钢等 铭牌: 雄工品牌



产品说明
相关产品
订货流程

先导式电磁阀系列液、气电磁阀,G3/8" ~G3"详细介绍:
适用介质:液体、水、气体,油 (20CST以下)
介质温度:-5 ~ 80℃
动作方式:先导式
工作压力:常闭式:0.3~12 kgf/cm2
常开式:0.3~8 kgf/cm2
阀体材质:不锈钢(精密铸造)
膜片式密封,膜片材质(NBR)
线圈保护等级:塑封线圈IP65

电磁阀工作原理:电磁阀由两个基本功能单元组成:电磁线圈和磁芯。包含一个或几个孔的阀体。当电线圈通电或断电时,磁芯的运转将导致流体通过阀体或被切断。电磁线圈被直接安装在阀体上,磁芯被封闭在密封管中,构成一个简洁,紧凑的组合。
    电磁阀是用来控制流体的自动化基础元件,属于执行器;并不限于液压,气动。阀门用于控制液压流动方向,工厂的机械装置一般都由液压缸控制,所以就会用到它的工作原理,里有密闭的腔,在的不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油刚的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。
    追朔的发展史,到目前为止,国内外的从原理上分为三大类阀门(即:直动式、分步直动、先导式),而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。
     直动式:
     原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,关闭。
    特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。
    分布直动式:
     原理: 电磁阀他是一种直动式和先导式相结合的原理。常闭式--当入口与出口没有压差时,通电后电磁力直接打开先导孔连接主阀活塞依次向上提起,阀门打开;当入口与出口达到启动压差时,通电后,电磁力先打开先导孔,主阀活塞上腔压力下降,从而利用压差和电磁力拉动主活塞,阀口打开;断电时,靠弹簧复位关闭先导孔,主活塞上腔增压,推动主活塞向下移动,阀关闭。常开式与常闭式相反。
    特点: 在零压差或真空、高压时亦能可动作,但功率较大,要求必须水平安装。
     先导式:
    原理:电磁阀其结构主要由导阀和主阀组成,主阀采用橡胶密封结构。 常位时,活动铁芯封住导阀口,阀腔内压力平衡,主阀口封阀。当线圈通电时,产生电磁力将活动铁芯吸上,主阀腔内的介质自导阀口外泄,以至产生压力差,膜片或阀杯被迅速托起,主阀口开启,阀便呈通路了。 当线圈断电,磁场消失,活动铁芯复位,封闭导阀口,导阀和主阀腔内压力平衡后,阀又呈关闭常位。
     特点: 流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件 。

联系我们

上海雄工阀门有限公司



特殊订货:
※图示结构与DFD相同
※如您需要工作压力16 kgf/cm2可在订货中提出
※如您选购氟橡胶膜片(Viton)则在订单中注明V,其介质**温度可达到130℃;
※如您选购三元乙丙胶膜片(EPDM)则注明E,其介质**温度可达到110℃.(PTFE)可达到180℃

先导式电磁阀技术参数(常闭)

型号

DFD-15J

DFD-20J

DFD-25J

DFD-32J

DFD-40J

DFD-50J

DFD-25JF

DFD-32JF

DFD-40JF

DFD-50JF

DFD-65JF

DFD-80JF

连接方式

G1/2"

G3/4"

G1"

G1?

G1?

G2"

法兰

法兰

法兰

法兰

法兰

法兰

通径 (mm)

15

20

25

32

40

50

25

32

40

50

65

80

Cv值

3.73

7

11.1

14

24.5

35

11.1

14

24.5

35

52

82

长L (mm)

80

87

108

130

145

177

142

158

172

204

256

275

高H (mm)

105

114

122

131

142

155

165

185

196

200

248

268

介质温度 ℃

-5 ~ 80℃

工作压力(压差)(bar)

常闭:0.3~12 常开: 0.3~8

**耐压力(bar)

16

额定电压

220VAC/ 50HZ 25VA; 110 VAC/50HZ 26VA; DC24 12 W; DC12 14W ; 上下浮动:±10%;其他电压可已定制

阀体材料

不锈钢: SUS304或SUS316

相关产品:常开电磁阀
