ZrO2-5型氧化锆氧分析仪
ZrO2-5型氧化锆氧分析仪

参考价格

面议

型号

品牌

产地

样本

暂无
安徽天康(集团)股份有限公司.

会员

|

第6年

|

生产商

工商已核实

留言询价
核心参数
产品介绍
创新点
相关方案
相关资料
用户评论
公司动态
问商家
留言询价
×

*留言类型

*留言内容

*联系人

*单位名称

*电子邮箱

*手机号

提交
点击提交代表您同意 《用户服务协议》《隐私协议》

虚拟号将在 180 秒后失效

使用微信扫码拨号

为了保证隐私安全,平台已启用虚拟电话,请放心拨打(暂不支持短信)
×
是否已沟通完成
您还可以选择留下联系电话,等待商家与您联系

需求描述

单位名称

联系人

联系电话

Email

已与商家取得联系
同意发送给商家
产品介绍
创新点
相关方案
相关资料
用户评论
公司动态
问商家

ZrO2-5型氧化锆氧分析仪由转换器和检测器(俗称氧探头)组成,在检测器的核心元件氧化锆浓差电池上,采用了纳米材料和先进的生产工艺,在电极涂层上添加抑制电极老化的添加剂。大大提高了氧化锆测量探头的精度和使用寿命。检测器采用直插式探头结构,不需取样系统,能及时反映锅炉内燃烧状况,如与自控装置配合使用,可有效地控制燃烧状况。转换器采用单片机智能化设计,汉字液晶显示,使数据显示、功能控制更具有人性化;可与各类型DCS数据接入设备连接。使仪表的操作变的简单,容易掌握。具有以下特点:

   1. 通用性较强,可以直接替换其它厂家氧量分析仪。

   2. 大屏幕蓝底白字LCD显示。

   3. 全中文操作菜单(出口产品可以提供英文菜单)。

   4. 氧量量程0-25%内自由设定(*低量程0-5%)。

   5. 温度采用PID控温,恒温点700℃和750℃(可现场选择)。

   6. 可设置氧量上、下限报警指示,温度上、下限报警指示。

   7. 本底电势一键校正。

   8. 可用标准气在线校准。

9.  4-20mA标准电流输出与主电路光电隔离,可直接远传进入DCS系统。

  10. 多种故障信息提示。

二、ZrO2-5型氧化锆氧分析仪工作原理

        氧化锆是一种高温电解质浓差电池,在数的高温环境下,具有能

产生氧离子迁移的导电性能,由于被测气体(烟气或其它气体)与参比气

体(空气或其它气体)在氧化锆两侧铂电极的氧分压不同,在两极间有一

定数量的氧离子迁移而产生了氧浓差电势,其电势值与氧浓度的关系,可

以用能斯特(Nernst)公式来表示:

             E=RT/4F×LnP1/P2

式中:E—氧浓差电势(V)

      R—理想气体常数(8.314J/moLK)

      T—**温度值(K)

      F—法拉第常数(96500c/moL)

      P1—参比气体分压(空气)

      P2—被测气体分压

    变送器把所测量出的数据,经单片机计算转换,将氧含量在液晶屏上显示出来,同时转换成电流信号供计算机或计录仪使用。

    700℃和750℃时氧浓度与氧浓差电势关系见附表.

三、 技术指标

 量程:     0.01~25.0%O2(量程从5.00%-25.00%内自由设置)

     输出信号: 4 ~20mA 负载电阻≤500Ω 隔离

     重复性:   满量程的±0.5%

     基本误差: ≤±2%(满量程)

     稳定性:   ≤±1%(仪器连续检定4h)

     响应时间: 当标准气体从检测器入口引入时计,5秒内达到90%的响应

     环境温度: 检测器 -10℃~80℃   转换器 0℃~40℃

     电源及功耗:电源220±10%VAC,功耗**为150W

 样气温度:   ≤700℃(700℃以上协商供货)

   样气压力范围:-500~+500mmH2

 检测器长度:  0.4m;0.8m;1.0m;1.2m;(其他长度可根据用户要求生产)

四、 检测器的构造

     检测器由防尘装置、高温密封垫、氧化锆管、加热炉、热电偶、气体导管、接线盒以及壳体等主要部件组成。整个装置采用全封闭型结构,以增加整个装置的密封性能,提高使用寿命。对高粉尘的检测环境,为达到更好的过滤效果,加装了多孔陶瓷过滤器。

    检测器内的氧化锆管是核心元件 ,属陶瓷易碎品,运输和安装使用过程中应避免剧烈震动,以免损坏。检测器内加热炉的作用是提供氧化锆元件正常工作所需的温度,为延长加热炉的寿命,在工艺上作了特殊的处理。因检测器本身带有加热装置,从而在低于600℃的环境中能正常工作。

  检测器的外形和尺寸见下图:


五、 检测器的现场安装条件

  5.1氧量检测器的现场安装条件

避开震动场合;

环境温度要在仪器规定范围内;

接线盒要避开高辐射热源;

尽可能避开腐蚀性气体;

要有足够的工作空间;

5.2  取样点的位置选择

取出的气样能快速反映工艺状态的变化情况,即气体要具有代表性。

为避免SO2 的冷凝,取样点气体温度应高于300℃,其范围为300—600℃

取样点的温度、压力、流量等参数不应变化太大。

取样探头的长度应达到烟道中心部位,至少不能少于烟道直径的1/3。

切忌在管道、烟道底部开口取样。

取样点的附近炉堂、烟道应无泄漏,否则将造成测量误差。

要选择在易于维护、检修的地方。

5.3 氧量检测器的安装

   预先加工好带法兰的设备短接管,孔径为Φ76,长度约为400mm。按要求选好取样位置(炉壁或管道),开一个Φ76 的孔,将短接水平焊接到炉壁上,焊接时要保证焊接处不漏气。把检测器插入短接管中,接管法兰与检测器法兰之间垫上2—4mm 厚的石棉垫,旋紧4 个螺栓,使其不漏气即可。

  ※注意: 新建炉膛或烟道要等几次烘炉干燥后再安装氧探头,否则,过于潮湿的烟气可能降低新探头使用寿命。

   由于探头的参比气是靠空气自然对流提供的,探头必须水平安装, 参比气和标准气接口相应朝下.探头端部防护套管的缺口位置(可调整方向)也应垂直向下,以防积灰.


六、 转换器安装尺寸

盘装横式表:外形尺寸160*80mm,开孔尺寸152*76mm

盘装竖式表:外形尺寸80*160mm,开孔尺寸76*152mm

盘装方式表:外形尺寸160*160*150mm,开孔尺寸152*152mm

盘装方式表:外形尺寸144*144*150mm,开孔尺寸138*138mm

盘装方式表:外形尺寸96*96mm,开孔尺寸78*78mm

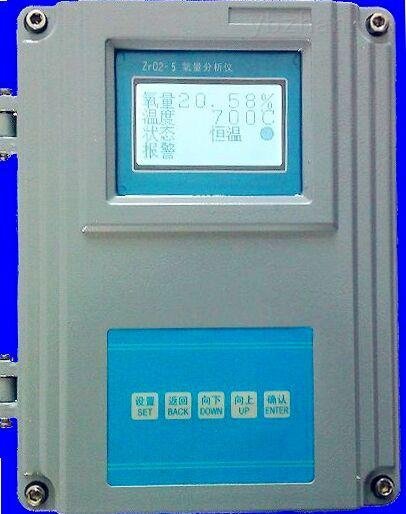

墙挂式表:  外形尺寸260*200*100mm

七、 仪器接线示意图:

7.1.锆头信号引线用RVVP2×1.5带屏蔽二芯电缆线

7.2.热电偶选用K分度号KX-G型2×1.5带屏蔽二芯补偿导线

7.3.加热器选用RVV2×2.5二芯电缆线

※注意:锆头信号线、电偶导线要与加热器线分开走线


八、 操作说明

8.1 开机

    打开电源,二十分钟后仪器显示如下:


当温度达到700℃后,仪器稳定一小时以上进行下列设置:

8.2参数设置与校正:

8.2.1 本底自动校正:

将标气入口的密封螺钉拧下,通入空气(流量≤100ml/min),或将氧探头直截放在空气中,待数据稳定后按 “设置(SET)"键进入主菜单,按“向上(UP) " “向下(DOWN) "键将光标选中“氧量参数校正"菜单, 按 “确认(ENTER)"键进入校正子菜单,按“向上(UP) " “向下(DOWN) "键将光标选中“本底自动校正"菜单,按 “确认(ENTER)"键,本底自动校正后,按 “返回(BACK)"键返回测量状态。氧量显示20.6左右即可。 再将标气入口的密封螺钉拧上。※注意:此步骤在每次新探头投运前必须进行本底校正。

8.2.2 标气自动校正:

    将标气入口的密封螺钉拧下,通入标准气(一般选用5%左右的氮中氧,流量≤100ml/min),待数据稳定后,按 “设置(SET)"键进入主菜单,按“向上(UP) " “向下(DOWN) "键将光标选中“氧量参数校正"菜单, 按 “确认(ENTER)"键进入校正子菜单,按“向上(UP) " “向下(DOWN) "键将光标选中“标气自动校正"菜单,按 “确认(ENTER)"键进入校正页面,按“向上(UP) " “向下(DOWN) "键将数据修正到和标准气值相同,按 “确认(ENTER)"键完成标气校正。按 “确认(ENTER)"键返回测量状态。再将标气入口的密封螺钉拧上。

8.2.3 氧量上限报警值:

    按“设置(SET)"键进入主菜单,按“向上(UP) " “向下(DOWN) "键将光标选中“氧量上限报警值"菜单, 按 “确认(ENTER)"键进入调整页面,按“向上(UP) " “向下(DOWN) "键调整氧量上限数据,按 “确认(ENTER)"键完成调整,按 “返回(BACK)"键返回测量状态。

8.2.4 氧量下限报警值:

    按“设置(SET)"键进入主菜单,按“向上(UP) " “向下(DOWN) "键将光标选中“氧量下限报警值"菜单, 按 “确认(ENTER)"键进入调整页面,按“向上(UP) " “向下(DOWN) "键调整氧量下限数据,按 “确认(ENTER)"键完成调整,按 “返回(BACK)"键返回测量状态。

8.2.5 温度上限报警值:

    按“设置(SET)"键进入主菜单,按“向上(UP) " “向下(DOWN) "键将光标选中“温度上限报警值"菜单, 按 “确认(ENTER)"键进入调整页面,按“向上(UP) " “向下(DOWN) "键调整温度上限数据,按 “确认(ENTER)"键完成调整,按 “返回(BACK)"键返回测量状态。

8.2.6 温度下限报警值:

    按“设置(SET)"键进入主菜单,按“向上(UP) " “向下(DOWN) "键将光标选中“温度下限报警值"菜单, 按 “确认(ENTER)"键进入调整页面,按“向上(UP) " “向下(DOWN) "键调整温度下限数据,按 “确认(ENTER)"键完成调整,按 “返回(BACK)"键返回测量状态。

8.2.7 氧量量程设置:

按 “设置(SET)"键进入主菜单,按“向上(UP) " “向下(DOWN) "键将光标选中“氧量量程设置"菜单, 按 “确认(ENTER)"键进入调整页面,按“向上(UP) " “向下(DOWN) "键调整氧量量程数据(量程从5%-25%内自由设定),按 “确认(ENTER)"键完成调整,按 “返回(BACK)"键返回测量状态。4-20mA电流输出将自动和量程对应。※注意:出厂量程一般默认设置为0-25%。

8.2.8 恒温温度设置:

    按 “设置(SET)"键进入主菜单,按“向上(UP) " “向下(DOWN) "键将光标选中“恒温温度设置"菜单, 按 “确认(ENTER)"键进入调整页面,按“向上(UP) " “向下(DOWN) "键调整恒温温度值(恒温点700℃和750℃两档选择),按 “确认(ENTER)"键完成,按 “返回(BACK)"键返回测量状态。※注意:出厂恒温点一般默认设置为700℃。

8.2.9 温度报警控制:

    按 “设置(SET)"键进入主菜单,按“向上(UP) " “向下(DOWN) "键将光标选中“温度报警控制"菜单, 按 “确认(ENTER)"键进入调整页面,按“向上(UP) " “向下(DOWN) "键选择报警“开"或“关",按 “确认(ENTER)"键完成,按 “返回(BACK)"键返回测量状态。

8.2.10氧量报警控制:

    按 “设置(SET)"键进入主菜单,按“向上(UP) " “向下(DOWN) "键将光标选中“氧量报警控制"菜单, 按 “确认(ENTER)"键进入调整页面,按“向上(UP) " “向下(DOWN) "键选择报警“开"或“关",按 “确认(ENTER)"键完成,按 “返回(BACK)"键返回测量状态。

九、贮存

    仪器在仓库存放时,应包装完好,存放温度为0~40℃,相对湿度不大于85%,没有强腐蚀性气体。

十、ZrO2-5型氧化锆氧分析仪仪器的成套及附件

    氧量分析仪一套(转换器、检测器各一台,也可以单独购买)

    使用说明书 一本

    出厂合格证 一份

 附录一   氧量电流对照表


量程20.6%

量程25.0%

量程20.6%

量程25.0%
